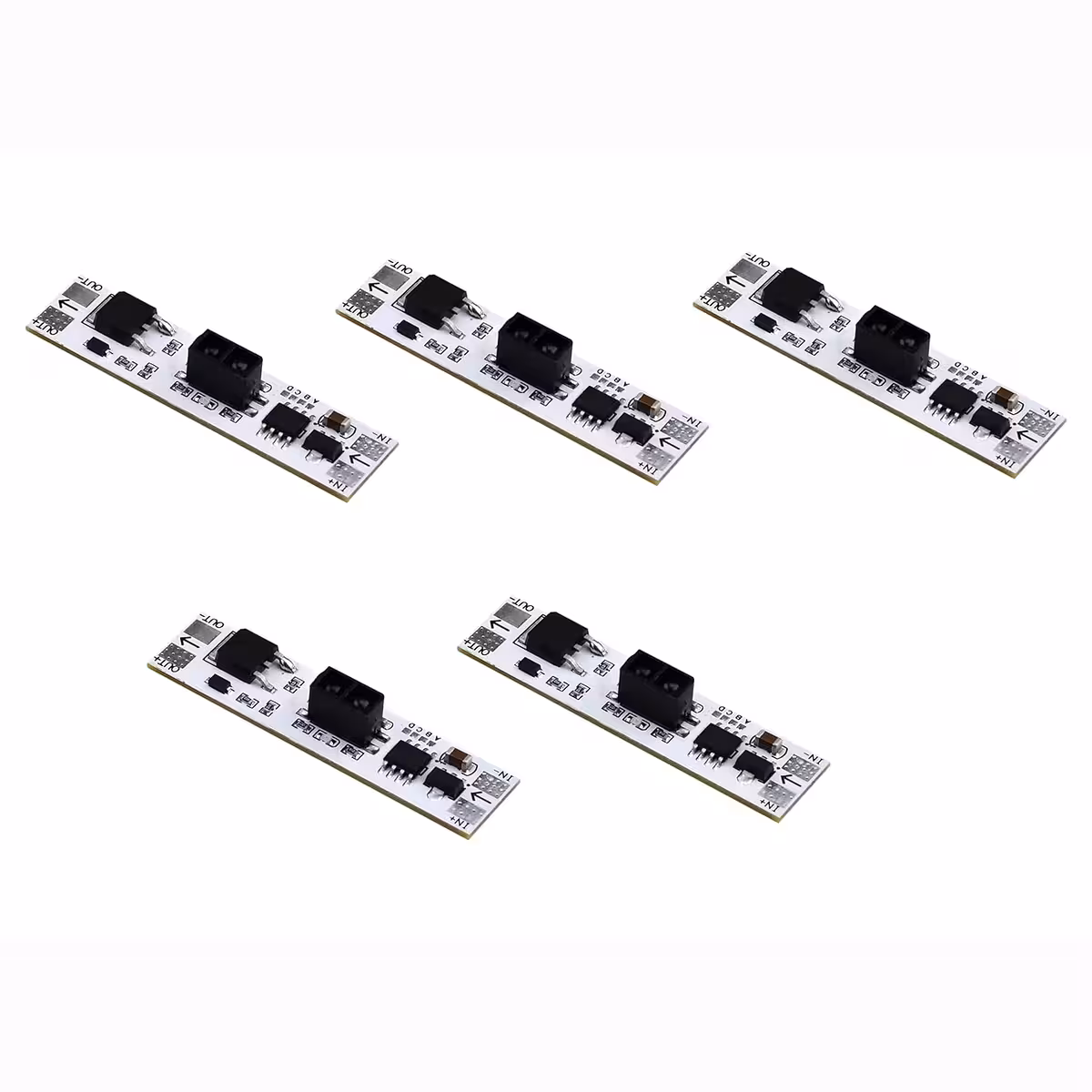

Touchless IR-sensor schakelaar – Bedien je verlichting zonder aanraking
Heb je vieze handen tijdens het koken, draag je werkhandschoenen in de garage of wil je optimale hygiëne in de badkamer? Een fysieke lichtschakelaar is dan vaak onhandig of onhygiënisch. Met deze touchless sensor is dat verleden tijd: een simpele handbeweging op 3 tot 8 cm afstand is voldoende om je LED-verlichting in- of uit te schakelen en zelfs te dimmen.

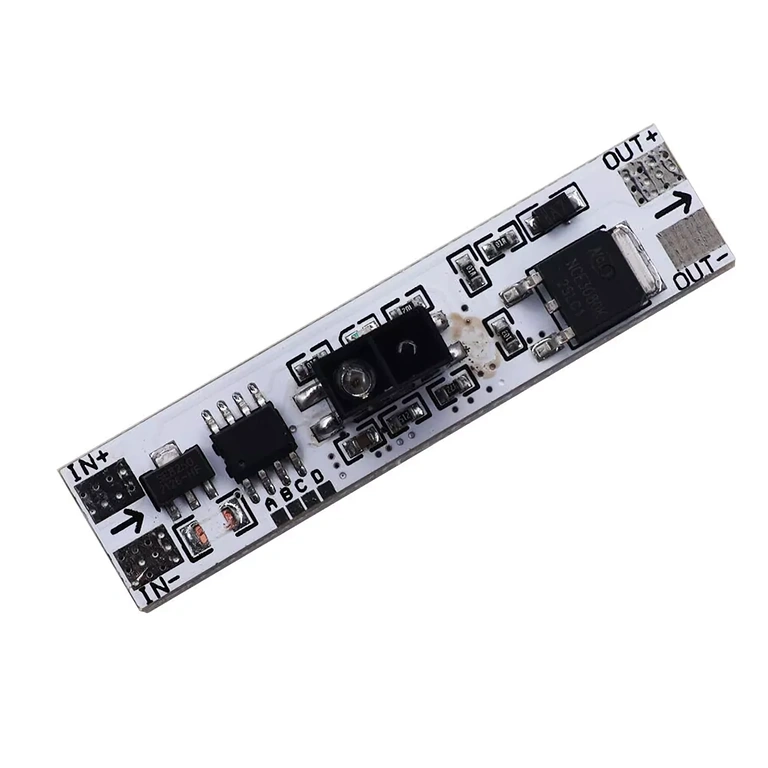

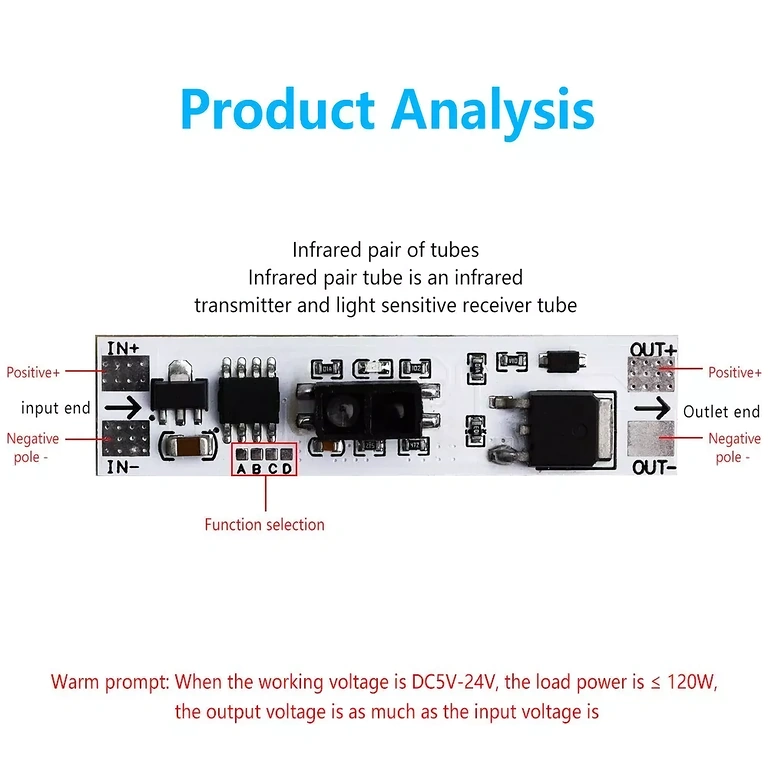

Let op: De standaard fabrieksinstelling is de ON/OFF-modus. Geavanceerde functies zoals dimmen en fade-in/fade-out kunnen worden geactiveerd door de pinnen A, B, C of D op de printplaat door te verbinden, zoals beschreven in de programmeerinstructies hieronder.
Waarom kiezen voor deze sensor? (De voordelen):
- Contactloos en hygiënisch — detecteert handbewegingen op 3–8 cm afstand; geen vingerafdrukken meer op je meubels of schakelaars.
- Alles-in-één — schakelen en dimmen in één module. Een korte zwaai schakelt de lamp in/uit; houd je hand langer voor de sensor om de lichtsterkte aan te passen.
- Breed inzetbaar — geschikt voor 5V, 12V en 24V DC systemen; direct te gebruiken met je bestaande LED-installatie.
- Krachtig vermogen — ondersteunt tot 3A / 36W, ideaal voor 2 tot 3 meter LED-strip of diverse LED-spots.
- Fade-in / fade-out functie — activeer vloeiende overgangen voor een rustig lichteffect zonder abrupte flitsen.

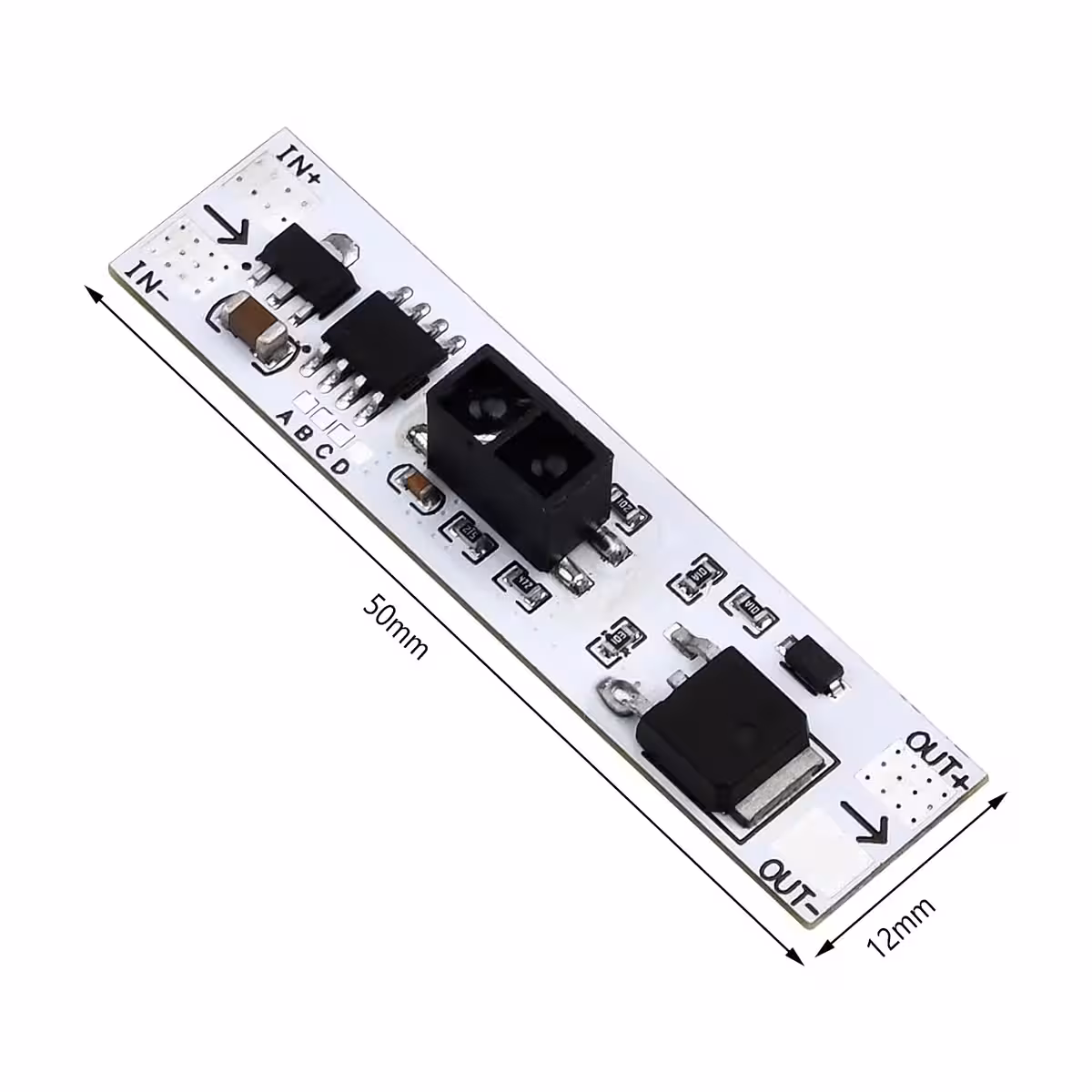

- Compact design — met afmetingen van slechts 50 × 12 × 7,9 mm is de module eenvoudig weg te werken in een kastprofiel, achter een paneel of onder een spiegel.
- Plug-and-play — direct klaar voor gebruik in de ON/OFF-modus, zonder ingewikkelde software of configuratie.
Specificaties en prestaties

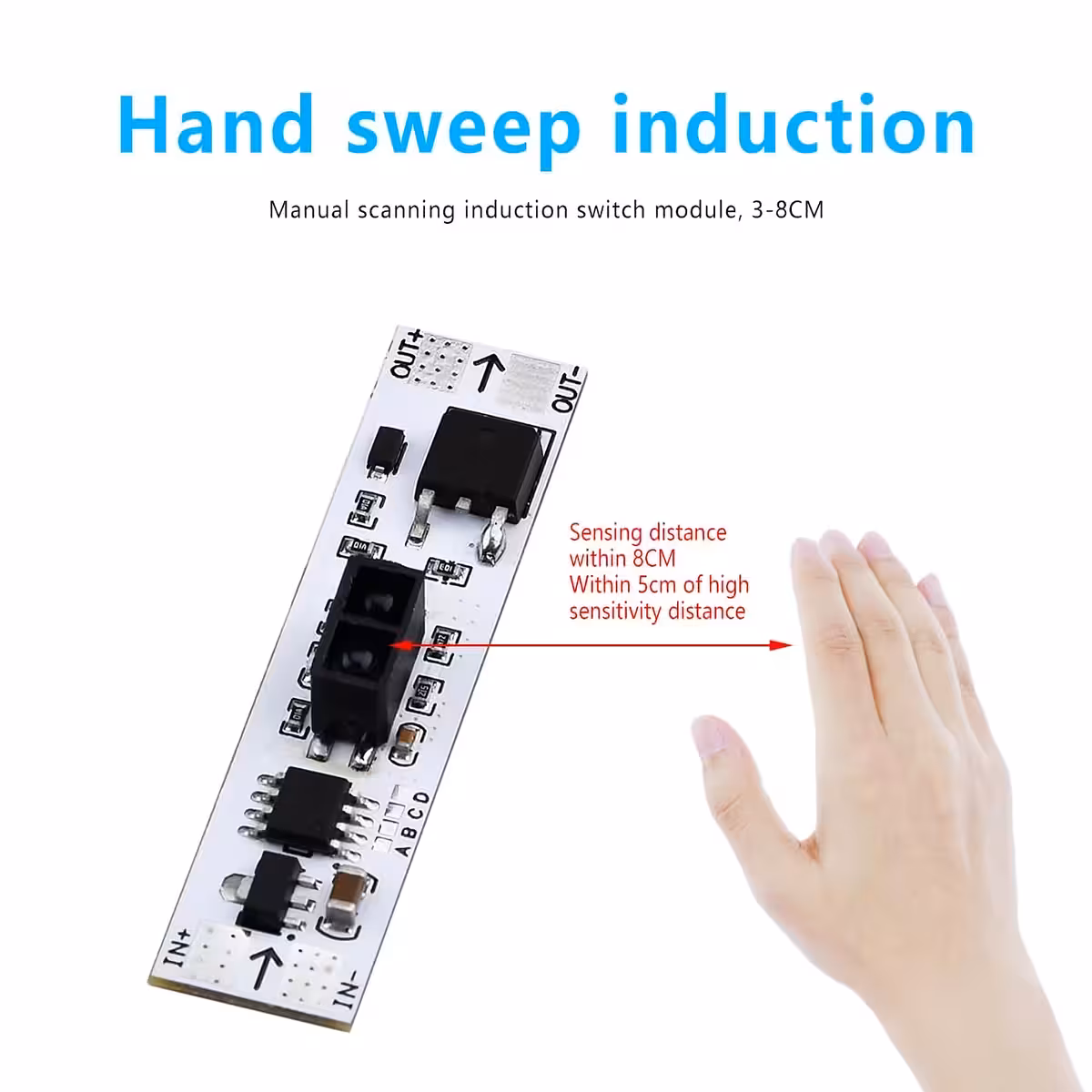

De infrarood-nabijheidssensor reageert razendsnel op handbewegingen en wordt niet beïnvloed door het aanwezige omgevingslicht. De PWM-output zorgt voor een vloeiende en nauwkeurige dimervaring zonder stappen. De interne transistor ondersteunt een continue stroom van 3A, terwijl de nauwkeurige detectiezone van 3–8 cm onbedoeld schakelen in drukke ruimtes voorkomt.
| Kenmerk | Specificatie |
|---|---|
| Voedingsspanning | 5V / 12V / 24V DC |
| Maximale stroom | 3A |
| Maximaal vermogen | 36W |
| Sensortype | Infrarood (IR) nabijheid |
| Detectieafstand | 3 – 8 cm |
| Functies | ON/OFF, Dimmer (fade in/out) |
| Bediening | Handgebaar (touchless) |
| Compatibiliteit | DC LED (strips, spots, modules) |
| Afmetingen | 50 × 12 × 7,9 mm |
| Aansluiting | Soldeerpads op PCB |
Installatie en configuratie
- Standaardmodus (ON/OFF): Direct uit de verpakking werkt de sensor als aan/uit-schakelaar. Geen configuratie nodig.

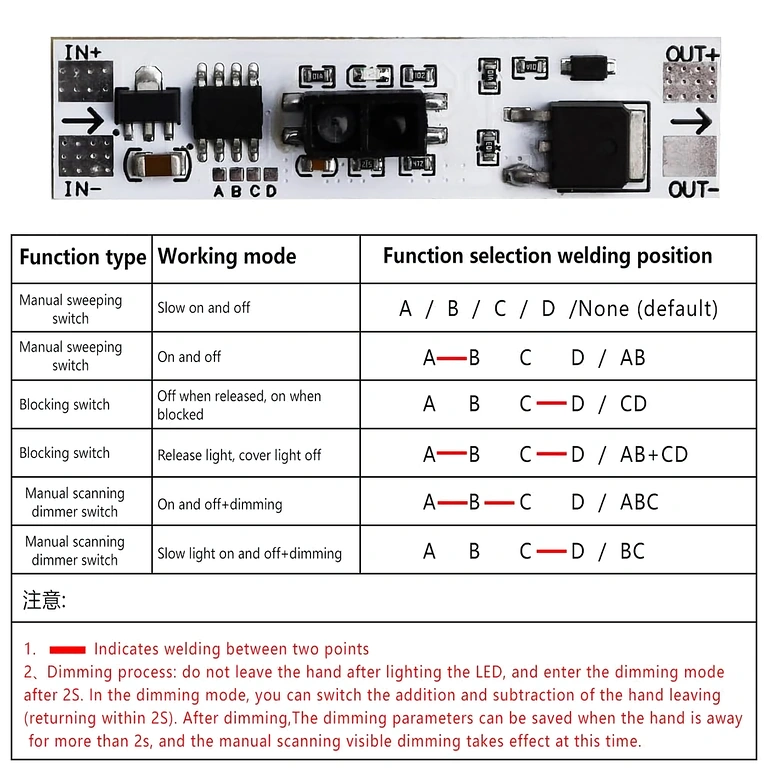

- Dimmer activeren: Verbind de pinnen A en B op de printplaat met elkaar (solderen). Een korte zwaai schakelt de lamp; houd je hand voor de sensor om de lichtsterkte traploos te regelen.
- Fade In / Fade Out activeren: Verbind de pinnen C en D voor een zachte overgang bij het in- en uitschakelen.
- Geavanceerde instellingen: Pinnen A, B, C en D kunnen naar wens worden gecombineerd voor specifieke scenario’s.

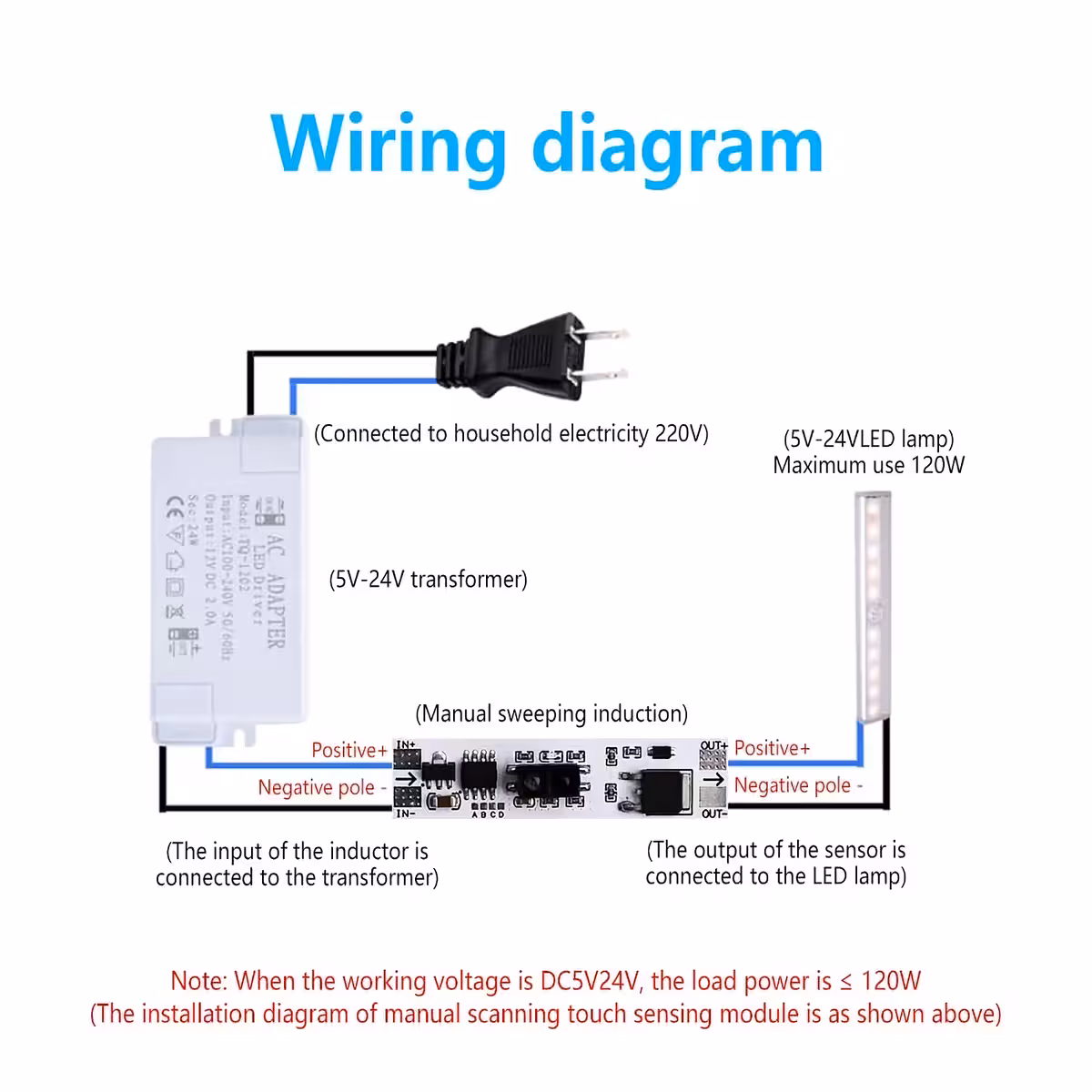

- Elektrische aansluiting: Sluit de positieve voeding (+) aan op VCC, de minpool (–) op GND en de OUT op de positieve zijde van je LED-verlichting. Zorg voor een gemeenschappelijke minpool met de voeding.
- Testen: Sluit de voeding aan en houd je hand op 3–8 cm afstand. Het indicatielampje op de module bevestigt de detectie.
Inhoud van de verpakking
- 1 × Touchless IR-sensor schakelaar met dimmerfunctie
Veelgestelde vragen
Werkt dit met standaard 12V LED-strips?
Ja, de module is volledig compatibel met enkelkleurige 12V DC LED-strips. Let er wel op dat het totale verbruik niet hoger is dan 3A (maximaal 36W bij 12V).
Schakelt hij per ongeluk in als ik erlangs loop?
Nee, de detectiezone is beperkt tot 3–8 cm. Vermijd montage direct tegenover reflecterende oppervlakken of in zones waar objecten constant op zeer korte afstand voorbij bewegen.
Heb ik software of een app nodig?
Nee, de module werkt volledig hardwarematig. Extra functies activeer je door pinnen op de printplaat door te verbinden. Geen code, apps of drivers vereist.
Kan ik dit gebruiken voor E27 lampen of 230V stopcontacten?
Nee. Deze module is uitsluitend ontworpen voor laagspanning (DC) LED-verlichting zoals strips of spots op 5V, 12V of 24V. Hij is niet geschikt voor het 230V lichtnet.
