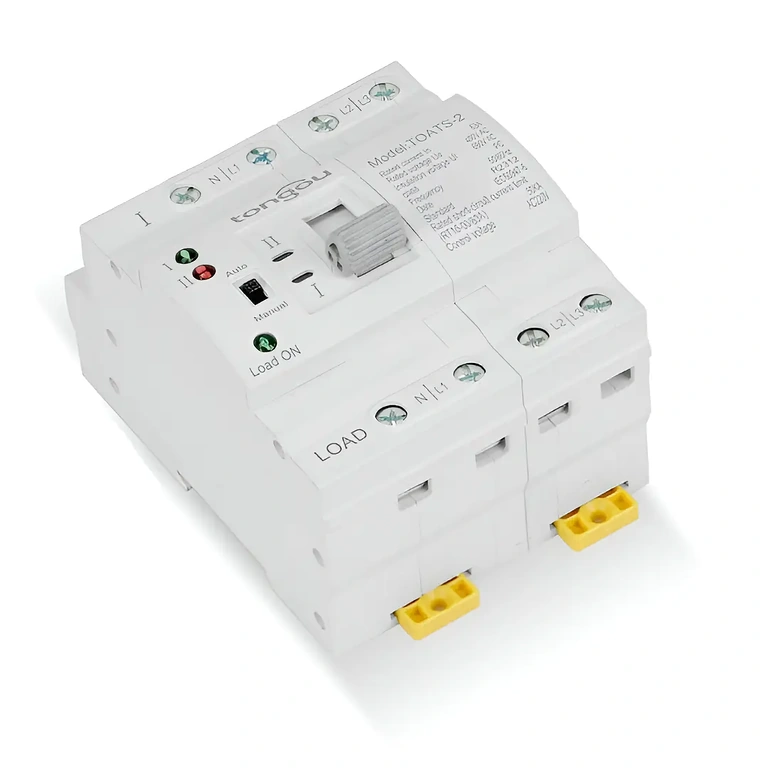

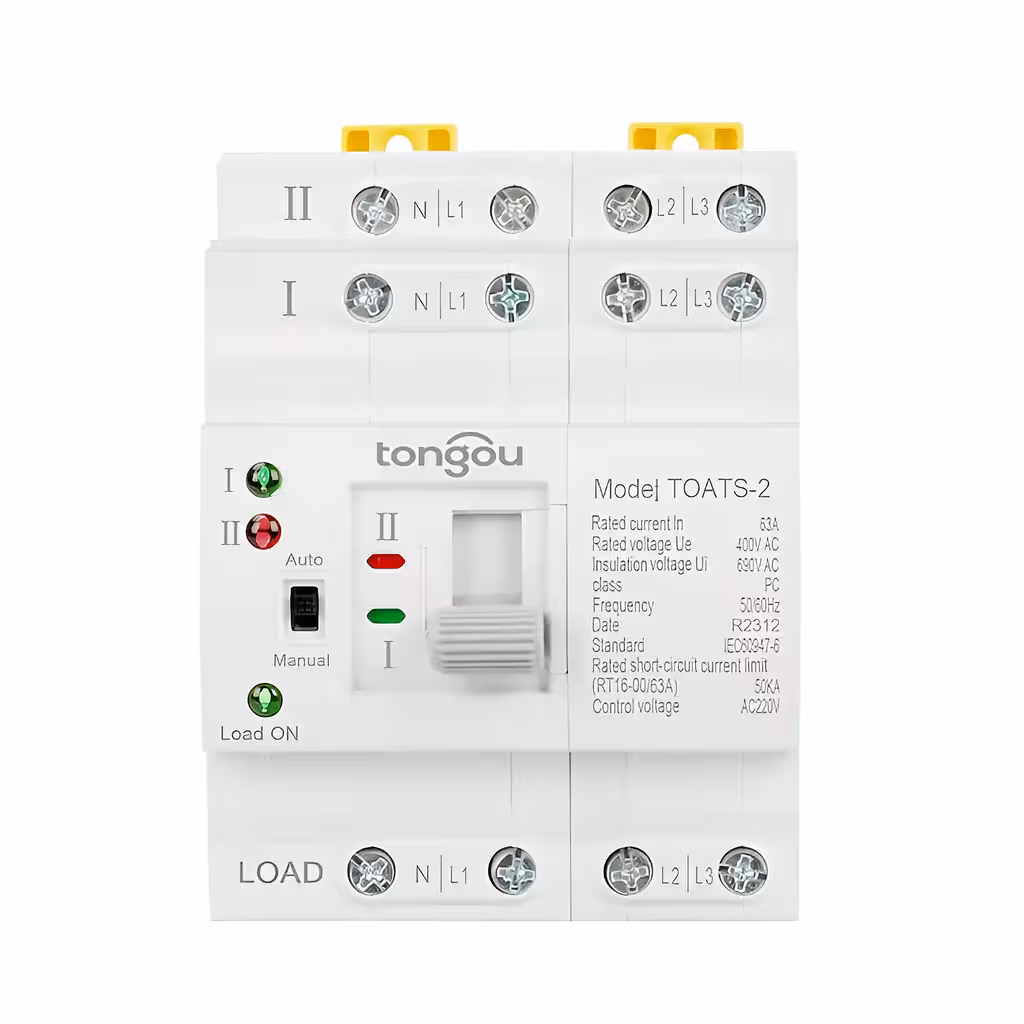

3-fasige ATS 63A automatische omschakelaar – naadloze stroomvoorziening voor kritieke installaties
Wanneer de stroom uitvalt, telt elke seconde. Voor servers, productielijnen of fotovoltaïsche omvormers betekent een onderbreking vaak dataverlies, systeemfouten of kostbare stilstand. Deze 3-fasige ATS (Automatic Transfer Switch) van 63A schakelt binnen 50 milliseconden over naar de back-up stroombron — een snelheid die uw apparatuur niet eens opmerkt.
Let op: Dit product is ontworpen voor 3-fasige installaties (3×230V/400V, 50–60Hz). Installatie dient uitsluitend te worden uitgevoerd door een erkend elektricien, conform de geldende NEN-normen en veiligheidsvoorschriften.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Omschakeltijd onder 50 ms — kritieke apparatuur blijft draaien zonder resets, dataverlies of uitval van productielijnen.
- Nominale stroom 63A — geschikt voor industriële en commerciële toepassingen, waaronder centrale klimaatbeheersing en zware apparatuur.

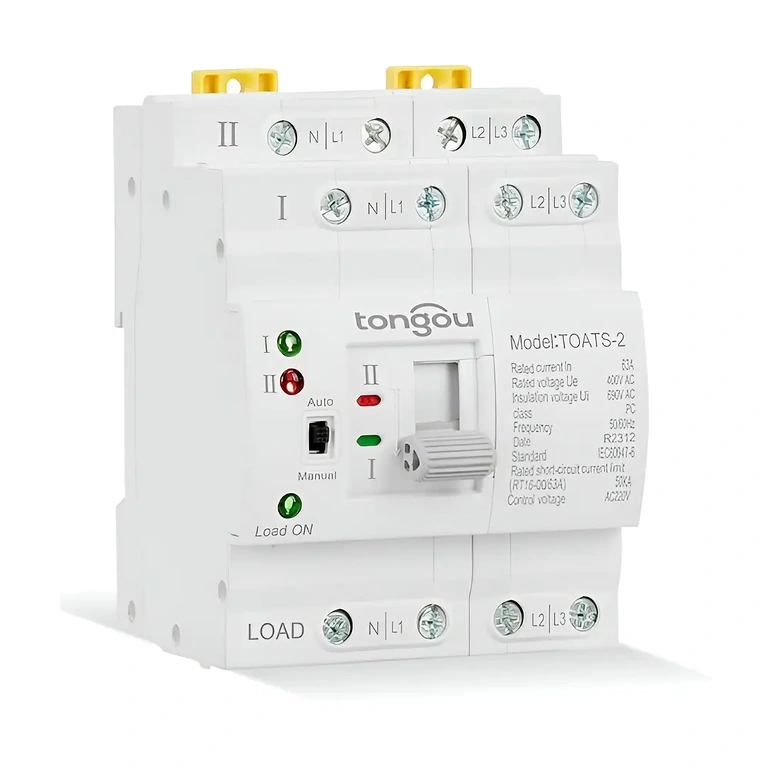

- Compatibel met 3-fasige zonnepanelen — schakelt automatisch tussen zonne-energie, het elektriciteitsnet of een generator voor maximale energie-efficiëntie.
- Automatische en handmatige modus — 24/7 autonoom in de AUTO-stand, of directe controle in de MAN-stand voor onderhoud en tests.
- Brede spanningsmarge: 85%–110% van nominaal — stabiele omschakeling, zelfs bij netfluctuaties, zonder onnodige uitschakelingen.
- DIN-rail montage — eenvoudig en snel te integreren in elk standaard verdeelbord zonder ingrijpende aanpassingen.
- Automatische terugschakeling — zodra de hoofdvoeding weer stabiel is, schakelt de ATS automatisch terug zonder menselijke tussenkomst.
Details en Prestaties
De 3-fasige ATS-schakelaar bewaakt continu de elektrische parameters van de hoofdbron. Bij de eerste afwijking — zoals spanningsverlies, fasefout of overschrijding van de drempelwaarde — wordt de back-up bron binnen 50 ms geactiveerd. Dit proces verloopt zo snel dat een UPS vaak niet eens hoeft in te grijpen.
In de automatische modus verloopt het volledige proces — detectie, omschakeling en terugkeer — volledig autonoom. In de handmatige modus kiest de operator zelf de actieve bron, wat ideaal is voor periodieke tests of gepland onderhoud. De fysieke keuzeschakelaar biedt duidelijkheid in noodsituaties.
Met een capaciteit van 63A bij 400V (3-fasig) en ondersteuning voor zowel 50Hz als 60Hz, is deze ATS breed inzetbaar: van zonne-energiesystemen en dieselgeneratoren tot kleine datacenters en industriële HVAC-installaties. De robuuste behuizing garandeert betrouwbaarheid, zelfs onder zware thermische belasting.
| Kenmerk | Specificatie |
|---|---|
| Type apparaat | 3-fasige automatische omschakelaar (ATS) |
| Nominale stroom | 63A |
| Nominale spanning | 3×230V / 400V (3-fasig) |
| Frequentie | 50 Hz / 60 Hz |
| Omschakeltijd | < 50 ms |
| Aantal bronnen | 2 (Bron A – primair, Bron B – back-up) |
| Bedrijfsmodi | Automatisch / Handmatig |
| Spanningsbereik | 85% – 110% van nominale spanning |
| Toepassingen | 3-fasige PV-systemen, generatoren, netstroom, datacenters |
| Montage | DIN-rail, verdeelkast |
| Gebruiksomgeving | Industrieel / Commercieel |
Installatie en Gebruik

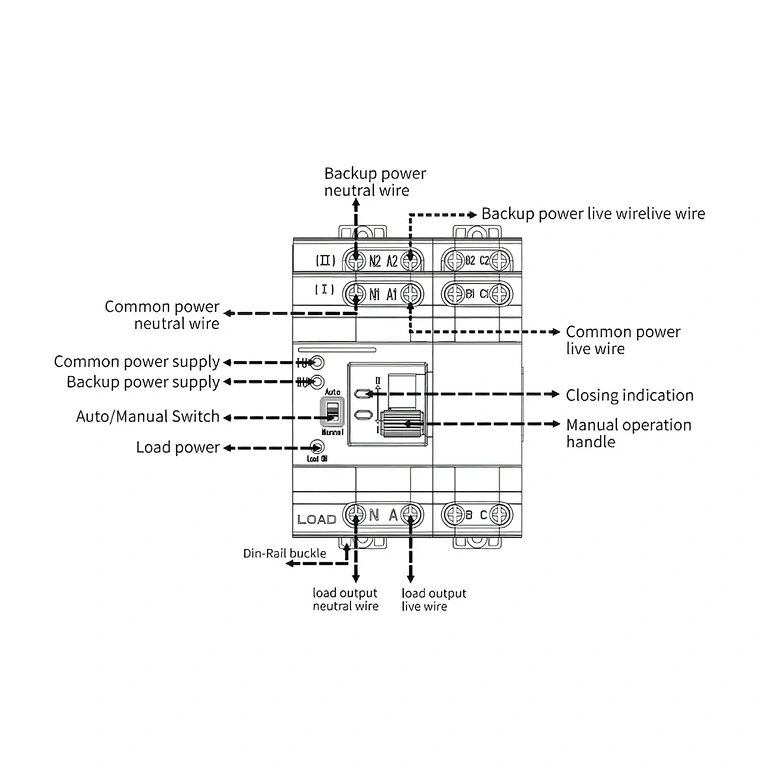

- DIN-rail montage — Bevestig de ATS in de verdeelkast volgens het bijgeleverde aansluitschema; sluit Bron A (net/zonnepanelen) en Bron B (generator/back-up) aan.
- Modus selecteren — Zet de schakelaar op AUTO voor autonoom bedrijf of op MAN voor handmatige bediening.
- Spanningsdrempels controleren — Controleer of de parameters overeenkomen met uw installatie (85%–110% van nominaal).
- Functietest — Simuleer een stroomstoring op de hoofdbron en verifieer of de ATS binnen 50 ms overschakelt naar Bron B en weer terugkeert zodra Bron A hersteld is.
- Onderhoud — Schakel altijd naar de HANDMATIGE modus en onderbreek de stroomtoevoer voordat u fysieke werkzaamheden aan de aansluitingen uitvoert.
Inhoud van de verpakking
- 1× 3-fasige ATS 63A automatische omschakelaar
Veelgestelde vragen
Werkt dit met een 3-fasig zonne-energiesysteem?
Ja. De ATS schakelt automatisch tussen de door zonnepanelen opgewekte energie en het elektriciteitsnet wanneer de opbrengst onder de vereiste drempel zakt — zonder handmatige tussenkomst.
Hoe snel schakelt het apparaat om?
Binnen 50 milliseconden. Dit is snel genoeg om resets van IT-apparatuur, industriële klimaatregeling of geautomatiseerde productielijnen te voorkomen.
Is installatie door een erkend elektricien verplicht?
Ja. Werkzaamheden aan 3-fasige installaties moeten worden uitgevoerd door een gecertificeerde vakman volgens de geldende NEN-normen. Onjuiste installatie kan leiden tot verlies van garantie en ernstige veiligheidsrisico’s.
Kan dit buiten of in vochtige ruimtes worden geplaatst?
Niet direct. De ATS moet in een afgesloten verdeelkast worden gemonteerd. Indien de kast buiten wordt geplaatst, dient deze minimaal over een IP65-beschermingsgraad te beschikken om het apparaat tegen vocht en stof te beschermen.
Wat gebeurt er als beide bronnen tegelijk uitvallen?
De ATS gaat in de wachtstand en levert geen stroom aan de belasting. Zodra een van de bronnen terugkeert, schakelt het systeem automatisch over volgens de ingestelde prioriteit.
