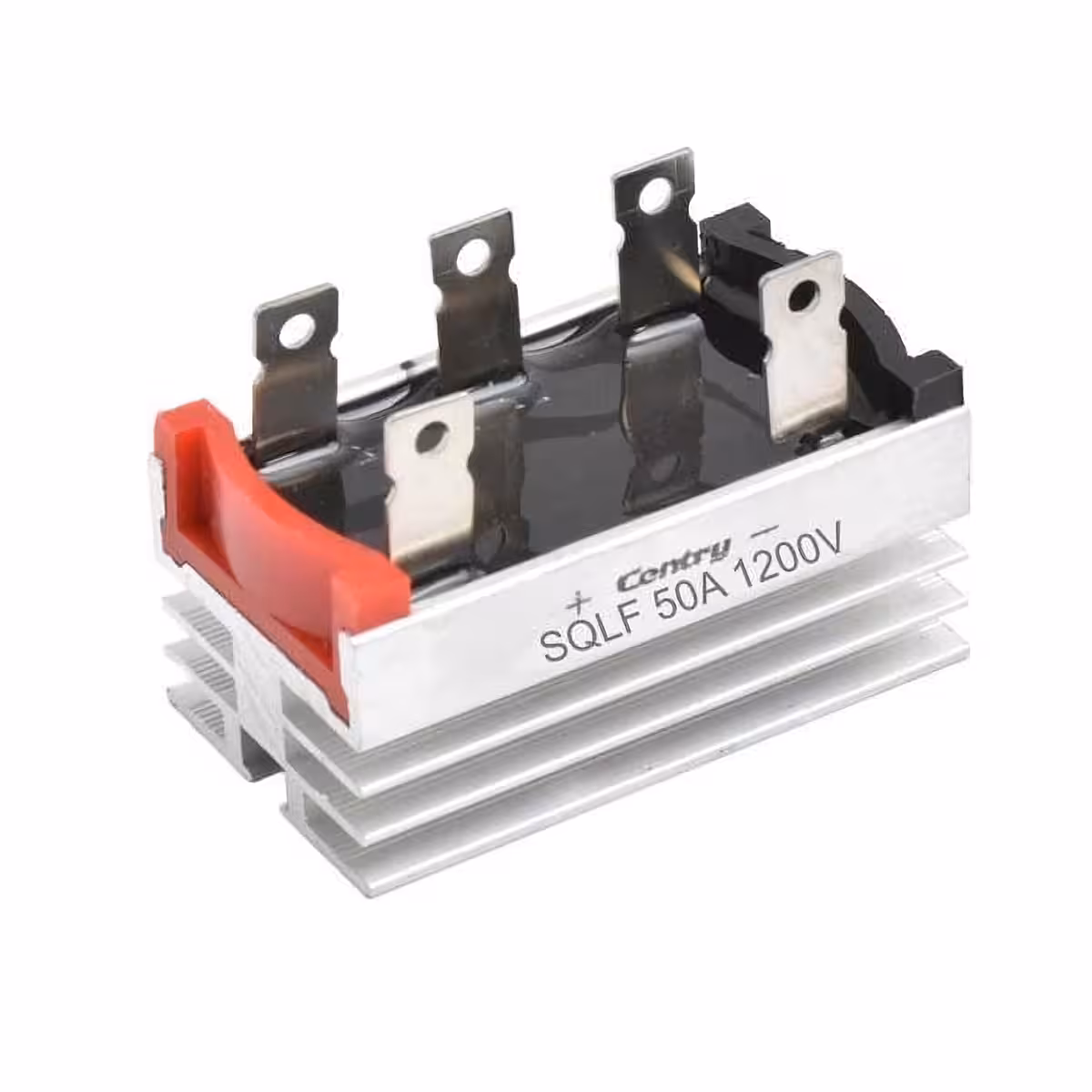

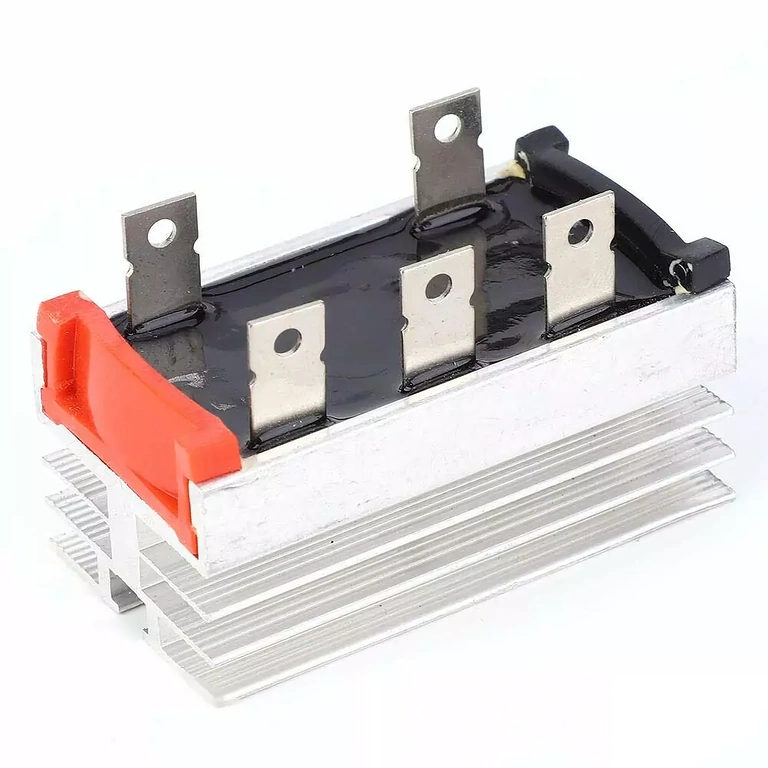

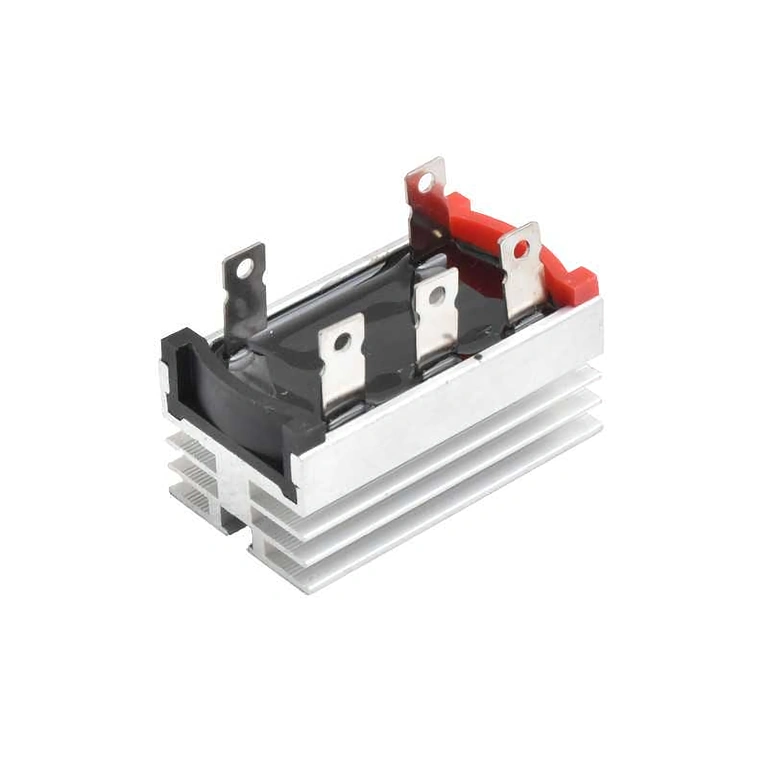

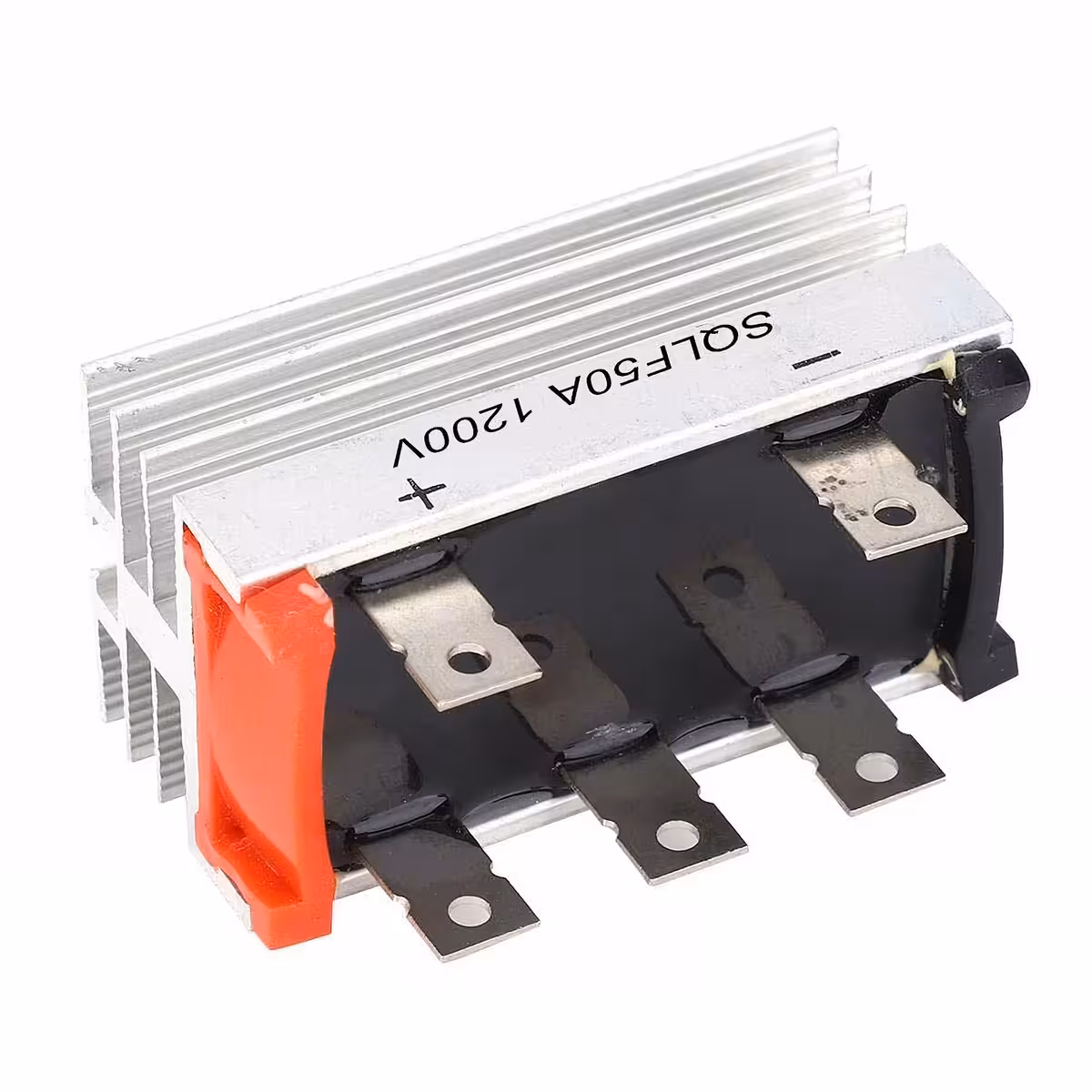

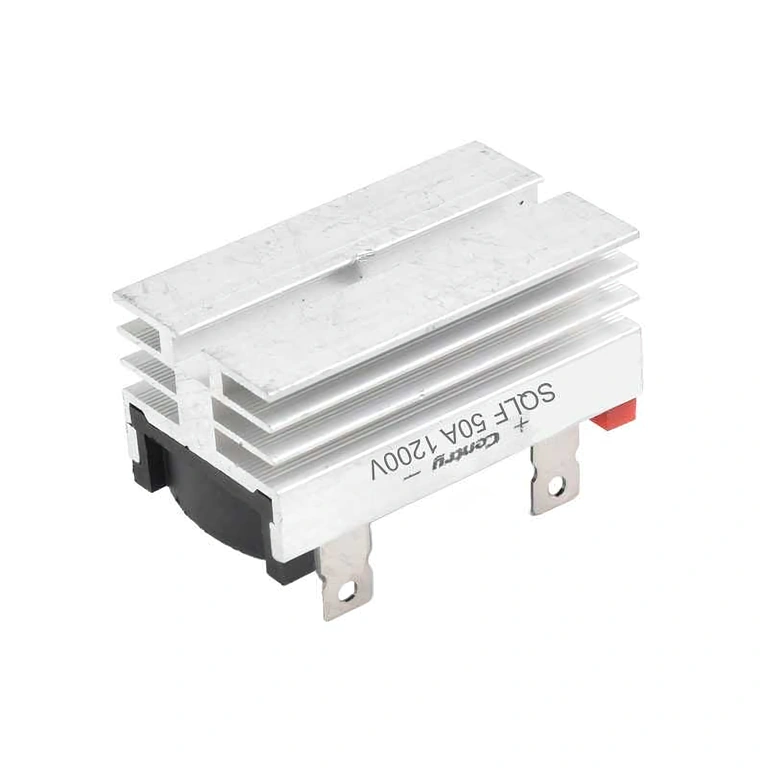

Driefasige gelijkrichterbrug 50A 1200V – Stabiele DC-spanning met minimale rimpel voor industriële toepassingen
Wanneer je een omvormer, VFD of acculaadsysteem voedt, is een instabiele DC-spanning met een hoge rimpel het laatste wat je wilt. Deze driefasige gelijkrichterbrug van 50A / 1200V biedt de oplossing: een volledige gelijkrichting van alle drie de AC-fasen voor een schone en betrouwbare DC-output. Compact, robuust en eenvoudig te integreren.
Let op: Bij continu gebruik nabij de limiet van 50A raden wij aan de module op een extern koellichaam te monteren of te zorgen voor geforceerde luchtkoeling.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 50A / 1200V — ruime veiligheidsmarge — geschikt voor middelzware industriële toepassingen zonder de component tot het uiterste te drijven, wat de levensduur aanzienlijk verlengt.
- Aluminium behuizing met dubbele functie — biedt zowel mechanische bescherming als passieve koeling; verlaagt de junctietemperatuur van de diodes zonder extra onderdelen.
- Beduidend lagere rimpel dan enkelfasige bruggen — het 6-diode schema gelijkricht alle drie de fasen gelijktijdig, wat resulteert in een veel vlakkere DC-spanning aan de uitgang.

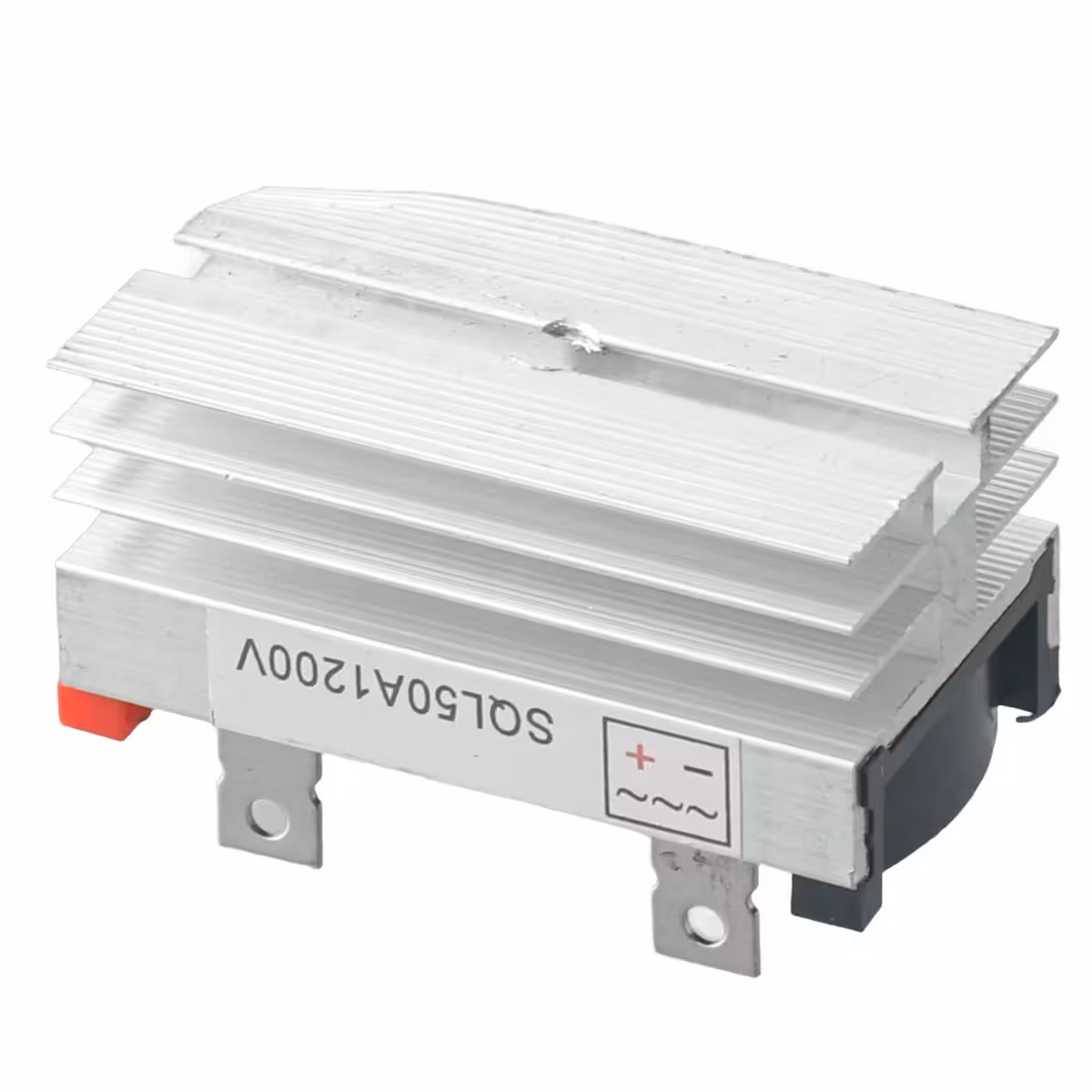

- Eenvoudige montage in 5 minuten — dankzij het montagegat van 6 mm direct te bevestigen op een koelplaat of schakelpaneel, zonder speciale adapters.
- Bewezen veelzijdigheid — uitermate geschikt voor driefasige omvormers, industriële voedingen, VFD’s, lasapparatuur en fotovoltaïsche systemen met opslag.
Details en prestaties
Het klassieke 6-diode brugschema gelijkricht alle drie de fasen van het AC-net volledig, wat een DC-spanning met minimale rimpel oplevert — direct bruikbaar als ingangstrap voor extra LC- of capacitieve filters. Bij een standaard driefasig net van 400V (lijnspanning) bedraagt de DC-uitgangsspanning vóór filtering ongeveer 540V DC.

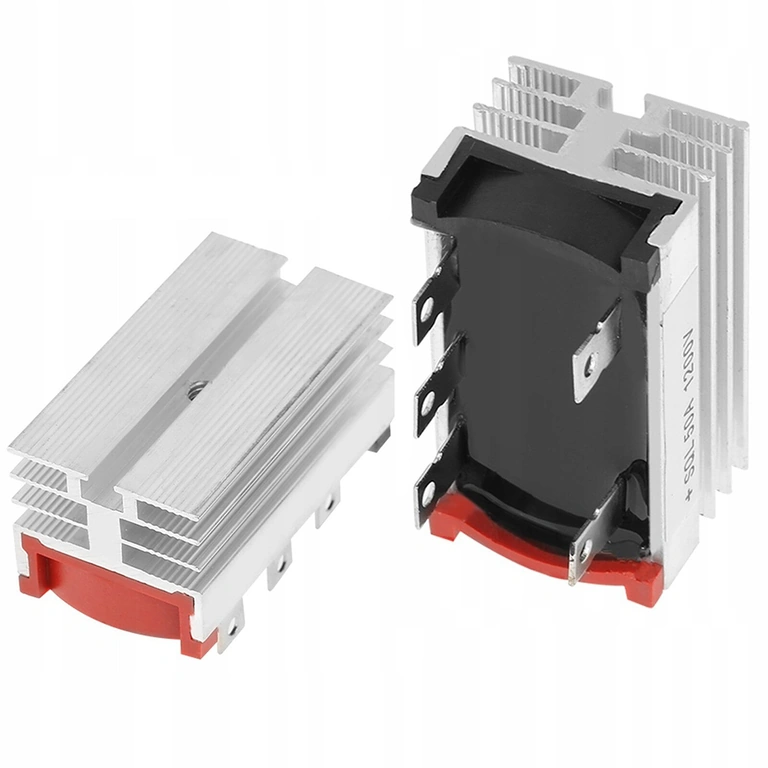

De afmetingen van 60 x 31 mm zorgen voor een naadloze integratie in schakelkasten, compacte voedingen of automatiseringsapparatuur waar ruimte schaars is. De aluminium behuizing dient niet alleen als constructie, maar voert ook effectief de warmte af die tijdens continu gebruik ontstaat, wat de levensduur van de diodes ten goede komt.
| Parameter | Waarde / Detail |
|---|---|
| Maximale stroom | 50A |
| Maximale blokkeerspanning | 1200V |
| Type gelijkrichting | Driefasige brug (6 diodes) |
| Materiaal behuizing | Aluminium (passieve warmteafvoer) |
| Kleur | Zilver |
| Afmetingen | 60 x 31 mm (circa) |
| Diameter montagegat | 6 mm (circa) |
| DC-uitgangsspanning (400V AC lijn) | ~540V DC (vóór filtering) |
| Hoofdtoepassingen | Omvormers, industriële voedingen, VFD, acculaders, zonne-energiesystemen |
Inhoud van de verpakking
- 1 x Driefasige gelijkrichterbrug 50A 1200V – aluminium behuizing
Veelgestelde vragen
Wat is het praktische verschil tussen een enkelfasige en een driefasige brug?
Een driefasige brug gelijkricht alle drie de AC-fasen tegelijkertijd, in plaats van slechts één. Het resultaat is een DC-uitgangsspanning met een veel lagere rimpel, wat zorgt voor een stabielere voeding van je apparatuur zonder dat er zware extra filtering nodig is.
Heb ik een extern koellichaam nodig?
Bij stromen onder de 30-35A en bij intermitterend gebruik volstaat de aluminium behuizing. Bij stromen die de 50A benaderen of bij langdurig continu gebruik, is een extern koellichaam of geforceerde luchtkoeling aanbevolen om de junctietemperatuur binnen veilige marges te houden.
Hoe sluit ik de gelijkrichter correct aan?
De drie ingangsaansluitingen (A, B, C of ~) worden verbonden met de drie fasen van de driefasige AC-bron. De + en – aansluitingen vormen de DC-uitgang. Let goed op de polariteit aan de uitgang; het omkeren hiervan kan de aangesloten apparatuur beschadigen.
Werkt dit in zonne-energiesystemen met een driefasige omvormer?
Ja. Deze gelijkrichter is compatibel met fotovoltaïsche systemen die gebruikmaken van driefasige omvormers of DC-DC converters die een gelijkrichtfase vereisen voor de AC-spanning die door de gekoppelde generatoren wordt opgewekt.
