USB Type-C PD QC Trigger Modules – Vaste spanning uit elke lader, zonder solderen
Heb je 12V of 20V nodig van een USB-C lader, maar wil je niet zelf een spanningsregelaar bouwen? Deze USB Type-C PD QC trigger modules onderhandelen automatisch de juiste spanning met de voedingsbron en leveren deze direct op de uitgangspinnen. Je selecteert de gewenste spanning eenvoudig via de DIP-switch, sluit de lader aan en meet het resultaat — binnen een minuut heb je de juiste voeding voor jouw project.
Let op: Meet voor de zekerheid altijd de uitgangsspanning met een multimeter voordat je een verbruiker aansluit, om te bevestigen dat de onderhandelde spanning overeenkomt met je instelling.
Waarom kiezen voor deze set? (Belangrijkste voordelen):

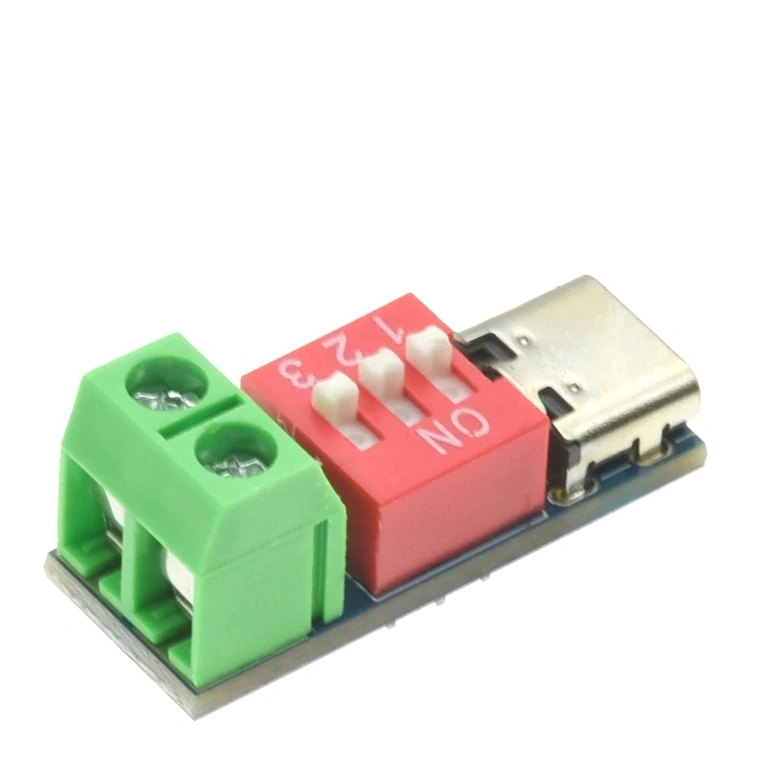

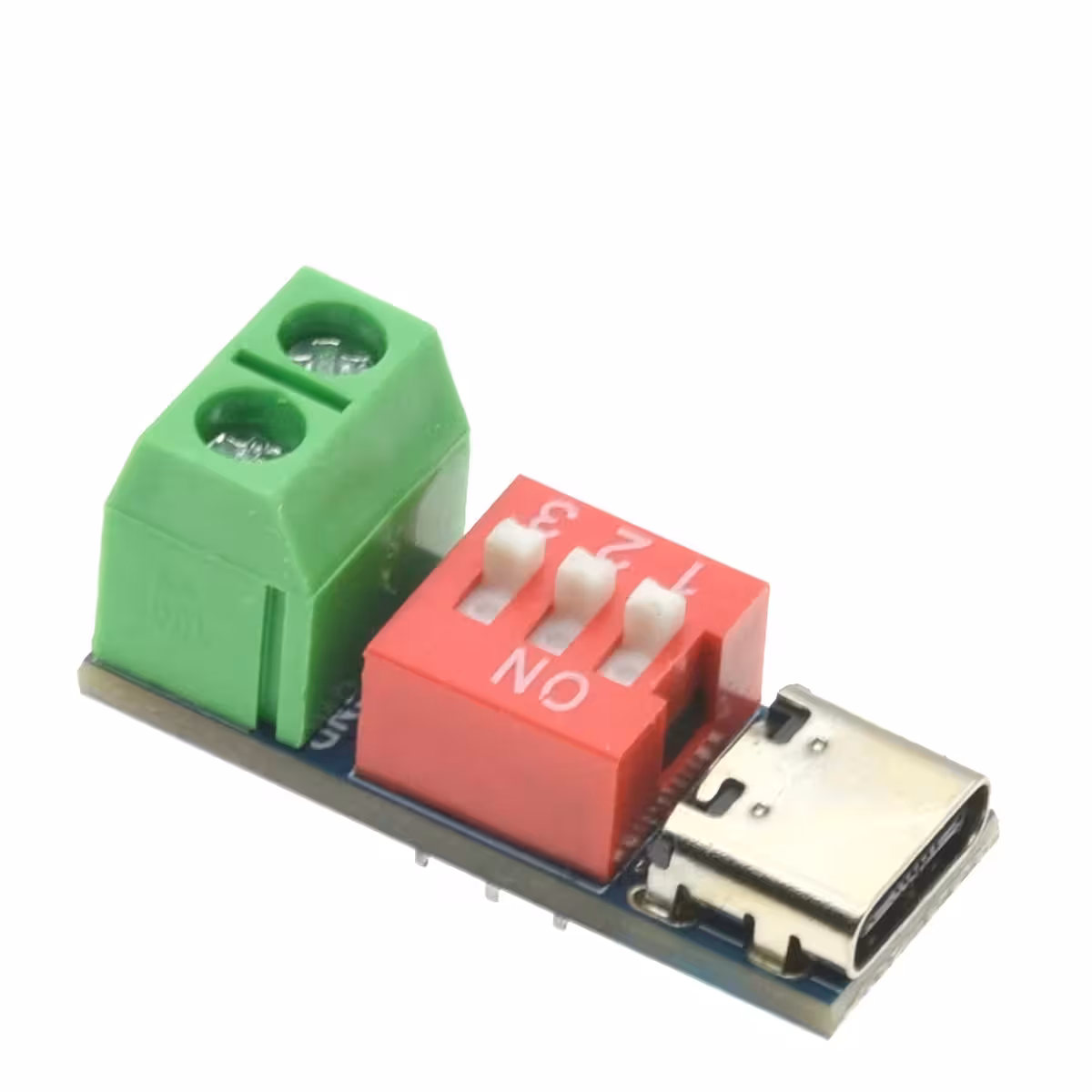

- Hardwarematige selectie via DIP-switch — kies tussen 5V, 9V, 12V, 15V en 20V zonder firmware, programmeerapparatuur of code; alles werkt mechanisch en direct.
- Ondersteuning voor 4 protocollen — werkt met PD3.0, PD2.0, QC en BC1.2, waardoor de module compatibel is met de meeste moderne laptopladers, telefoonopladers en powerbanks.
- Tot 100W vermogen — krachtig genoeg voor het voeden van een mini-PC, LED-strips of veeleisende embedded projecten, mits de voedingsbron dit toelaat.
- Omkeerbare Type-C aansluiting — automatische polariteitsdetectie; het maakt niet uit hoe je de kabel insteekt, dus geen risico op kortsluiting door verkeerde aansluiting.
- Compact formaat van 11 × 28 mm — past in vrijwel elke DIY-behuizing of projectdoos zonder structurele aanpassingen.
- Dubbele beveiliging — ingebouwde bescherming tegen overspanning en oververhitting voor zowel de module als het aangesloten circuit.

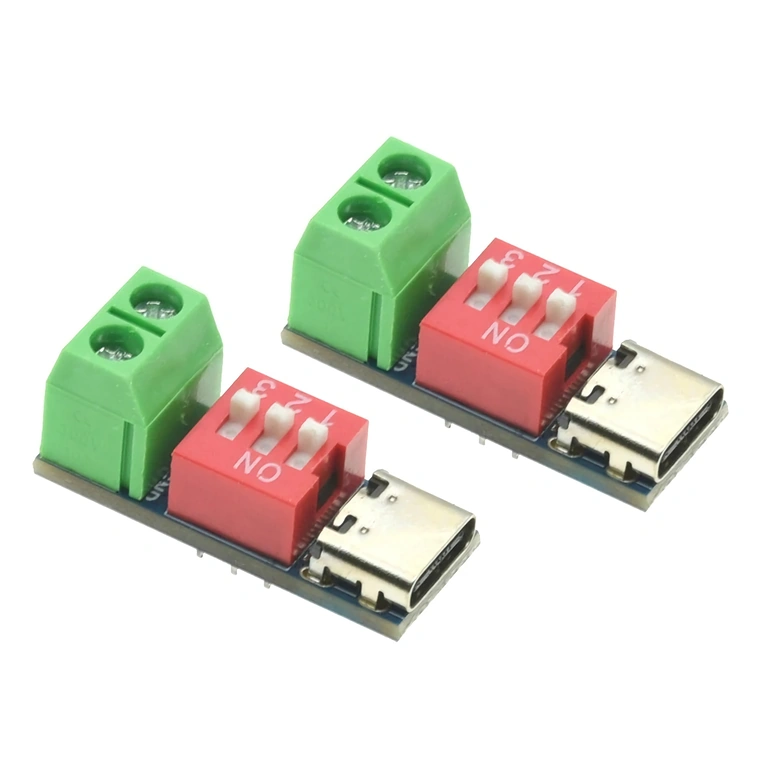

- Set van 2 stuks — je hebt direct een reserve-exemplaar of kunt twee circuits tegelijkertijd op verschillende spanningen voeden.

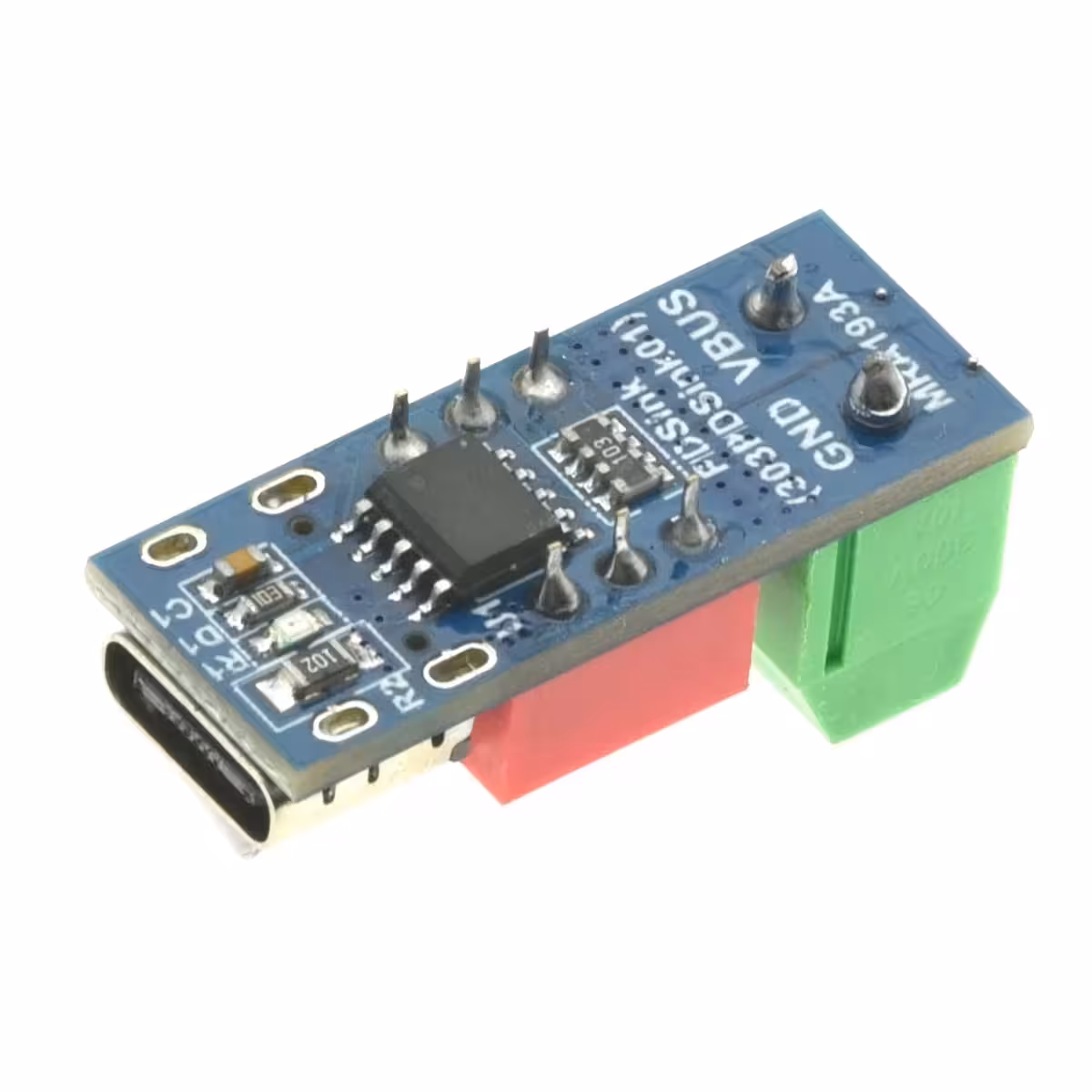

Specificaties en prestaties
De module fungeert als een PD decoy trigger: het simuleert een verbruiker en onderhandelt met de USB-C lader over de via de DIP-switch ingestelde spanning, zonder dat hier software aan te pas komt. De ingangsspanning mag variëren tussen 4V en 22V, en de uitgang blijft stabiel op de gekozen waarde zolang de lader voldoende stroom kan leveren. Zorg bij vermogens richting de 100W voor een gecertificeerde lader en voldoende ventilatie rondom de module.
| Parameter | Waarde / Detail |
|---|---|
| Ingangsspanning | 4V – 22V |
| Uitgangsspanning | 5V, 9V, 12V, 15V, 20V (instelbaar via DIP-switch) |
| Maximaal vermogen | Tot 100W (afhankelijk van de lader) |
| Interface | USB Type-C PD |
| Ondersteunde protocollen | PD3.0, PD2.0, QC, BC1.2 |
| Type selector | DIP-switch |
| Polariteitsdetectie | Automatisch (omkeerbaar) |
| Beveiliging | Overspanning, oververhitting |

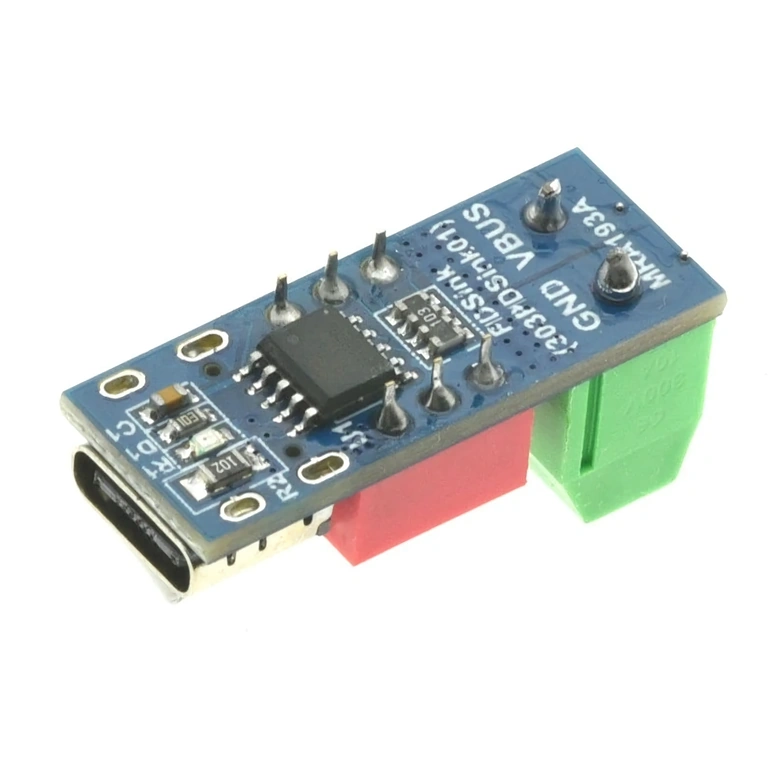

| Afmetingen | 11 × 28 mm |
| Aantal in set | 2 × Type-C PD QC trigger module |
Gebruiksaanwijzing

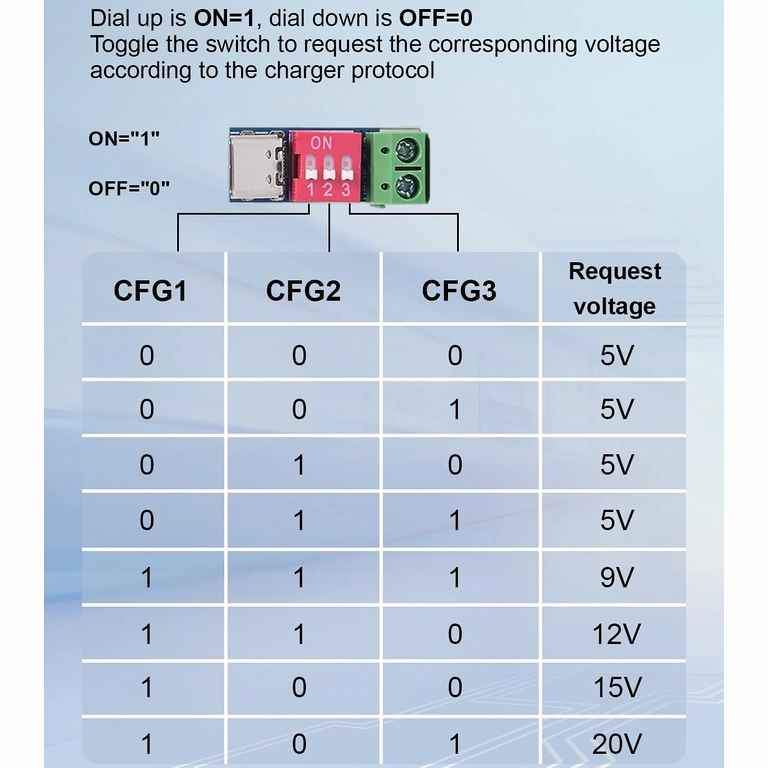

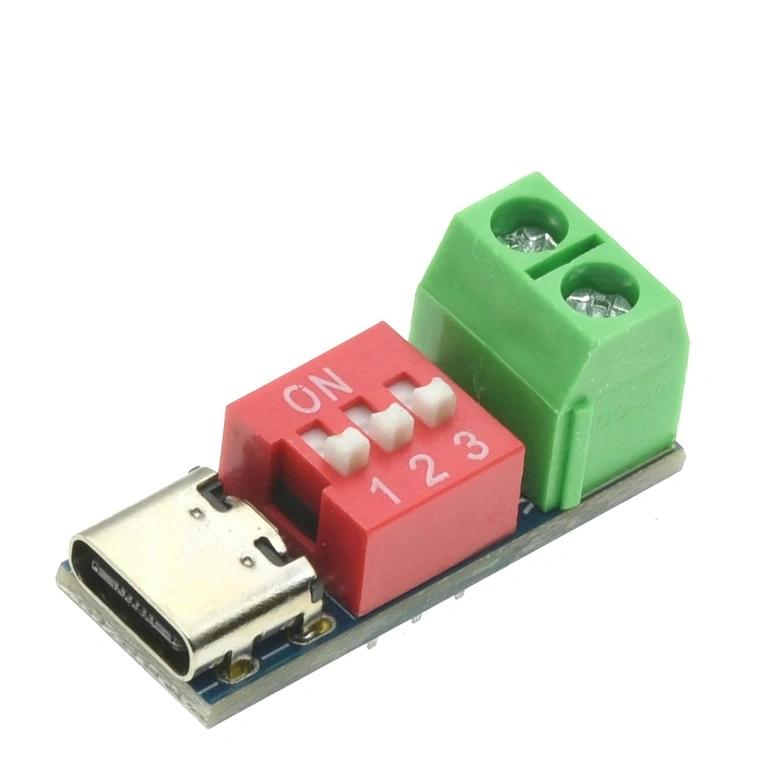

- Raadpleeg de configuratietabel op de PCB of in de documentatie om de juiste stand van de DIP-switches voor de gewenste spanning te bepalen.
- Zet de DIP-switch in de juiste positie terwijl de module niet is aangesloten op een voedingsbron.
- Sluit de module aan op een USB Type-C lader met PD/QC-ondersteuning die voldoende vermogen levert voor jouw toepassing.
- Meet de uitgangsspanning met een multimeter voordat je de verbruiker aansluit, om te controleren of de onderhandeling correct is verlopen.
- Sluit je apparaat aan op de uitgangspinnen en controleer de werking.
Inhoud van de verpakking

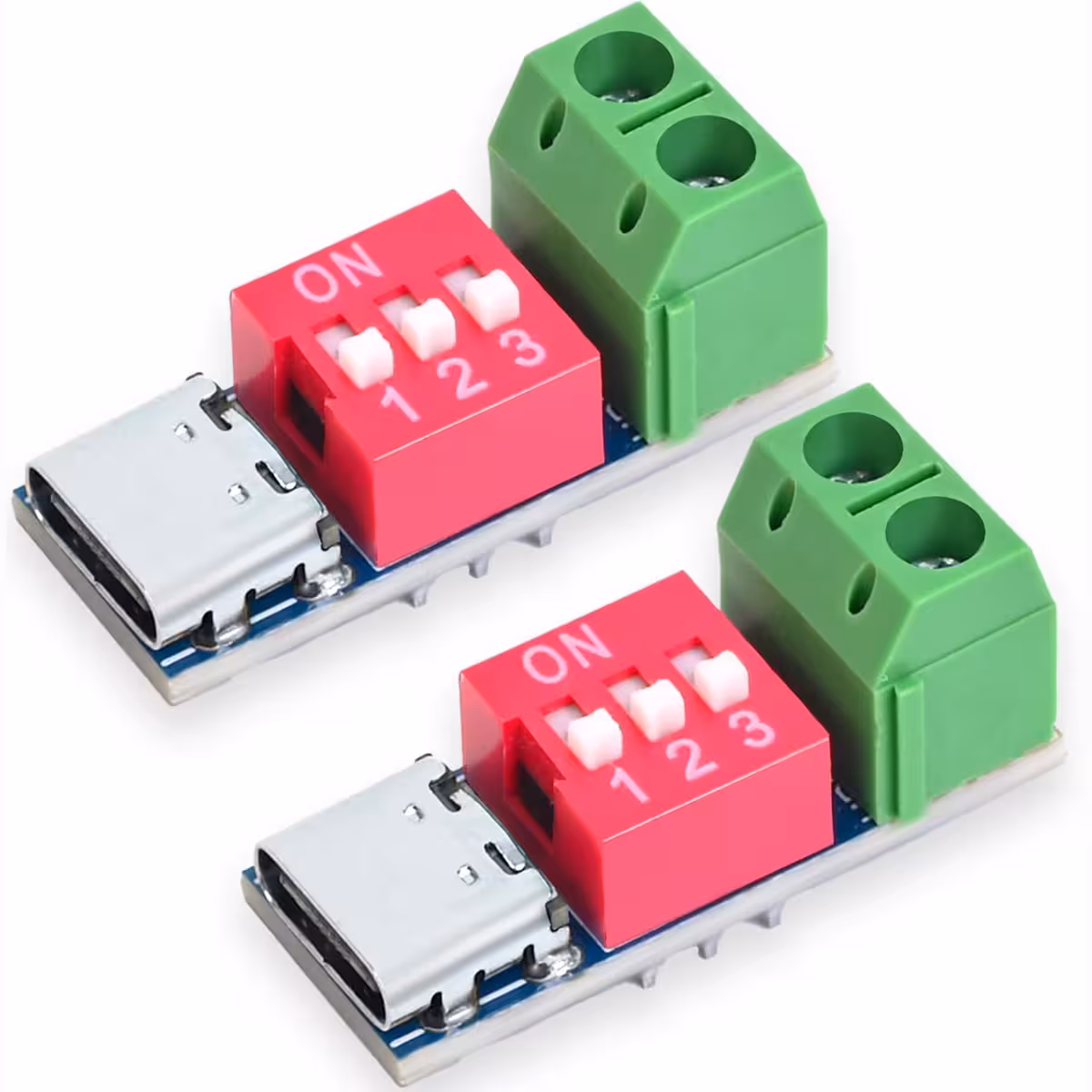

- 2 × USB Type-C PD QC 100W trigger module met DIP-switch
Veelgestelde vragen
Werkt de module met elke USB-C lader?
Nee. De lader moet minimaal één van de volgende protocollen ondersteunen: PD3.0, PD2.0, QC of BC1.2. Een standaard 5V-lader zonder PD-ondersteuning zal altijd slechts 5V leveren, ongeacht de stand van de DIP-switch.
Kan ik een laptop of apparaat van 65W–100W voeden met deze module?
Ja, mits de USB-C lader het benodigde vermogen en het juiste PD-protocol ondersteunt. De module kan theoretisch tot 100W aan, maar het werkelijke vermogen hangt volledig af van de capaciteit van je lader.
Heb ik software of een programmeerapparaat nodig?
Nee. Alles wordt hardwarematig ingesteld via de DIP-switches. Er is geen firmware, programmeerkabel of app vereist.
Wat gebeurt er als de lader de gekozen spanning niet ondersteunt?
De module onderhandelt de dichtstbijzijnde beschikbare spanning die de lader kan leveren. Daarom is het essentieel om de uitgangsspanning altijd te meten met een multimeter voordat je een circuit aansluit.
Is een koellichaam nodig bij hoog vermogen?
Bij belastingen dicht bij de 100W is goede ventilatie rondom de module aanbevolen. De ingebouwde beveiliging tegen oververhitting schakelt de module uit bij gevaar, maar een goede thermische omgeving verlengt de levensduur aanzienlijk.
