LM2596S Buck Converter – 5 verstelbare step-down modules voor al je projecten
Heb je een 12V-voeding en heb je stabiele 5V nodig voor je Arduino? Of wil je meerdere prototypes tegelijkertijd voeden zonder steeds nieuwe modules te hoeven bestellen? Deze set van 5 LM2596S-modules is de ideale oplossing: een instelbaar voltage, minimaal energieverlies en een uiterst compact formaat.
Let op: Deze modules werken UITSLUITEND als step-down (spanningsverlager). De ingangsspanning moet minimaal 1,5V hoger zijn dan de gewenste uitgangsspanning. Bij belastingen boven de 10W raden wij aan een koellichaam op de chip te plaatsen voor optimale prestaties.
Waarom kiezen voor deze set? (Belangrijkste voordelen):
- Voordeelset van 5 stuks — Ideaal voor meerdere projecten tegelijk of als handige reservevoorraad.
- Tot 92% efficiëntie — In tegenstelling tot klassieke lineaire regelaars (zoals de LM7805) die veel energie verspillen als warmte, wordt hier bijna alle stroom efficiënt naar je apparaat geleid.
- Eenvoudig instelbaar — Regel de uitgangsspanning tussen 1,23V en 30V met een simpele schroevendraaier via de ingebouwde potentiometer.
- Lage ripple (<30mV) — Zorgt voor een schone voeding voor RF-modules, sensoren of gevoelige microcontrollers.
- Ingebouwde LED-indicator — Zie in één oogopslag of de module correct wordt gevoed.
- Compact formaat (43×21×14 mm) — Past moeiteloos in elke DIY-behuizing of direct op je eigen PCB.
- Breed temperatuurbereik (-45°C tot +85°C) — Stabiele werking, zelfs in veeleisende omgevingen.
Details en prestaties
Het hart van de module is de LM2596S-chip, die schakelt op een frequentie van 150 kHz. Dit maakt het gebruik van compacte condensatoren en spoelen mogelijk zonder in te leveren op stabiliteit. Met een output ripple van minder dan 30mV is deze module uitermate geschikt voor RF/draadloze modules en gevoelige analoge sensoren. Bij een continue stroomsterkte boven de 2,5A adviseren wij een koellichaam te gebruiken; de chip beschikt over ingebouwde beveiliging tegen overstroom en oververhitting, maar koeling bevordert de levensduur.
| Specificatie | Waarde / Details |
|---|---|
| Ingangsspanning | 4V – 35V DC |
| Uitgangsspanning (instelbaar) | 1,23V – 30V DC |
| Maximale uitgangsstroom | 3A (continu aanbevolen <2,5A) |
| Conversie-efficiëntie | tot 92% |
| Output ripple | <30mV |
| Schakelfrequentie | 150 kHz |
| Bedrijfstemperatuur | -45°C ~ +85°C |

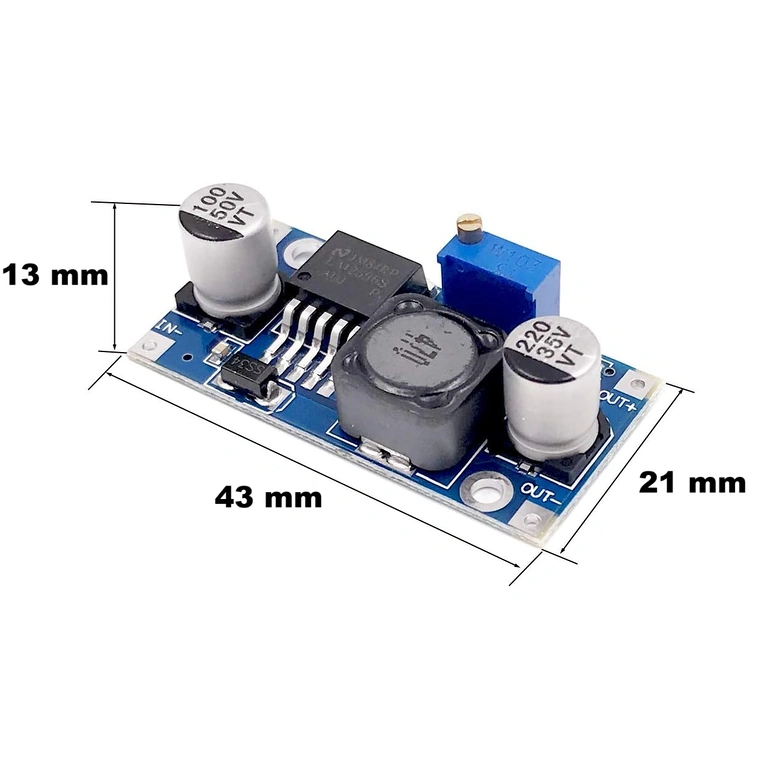

| Afmetingen | 43 × 21 × 14 mm |
| Statusindicator | Ingebouwde LED |
| Aantal in verpakking | 5 modules |
Gebruiksaanwijzing

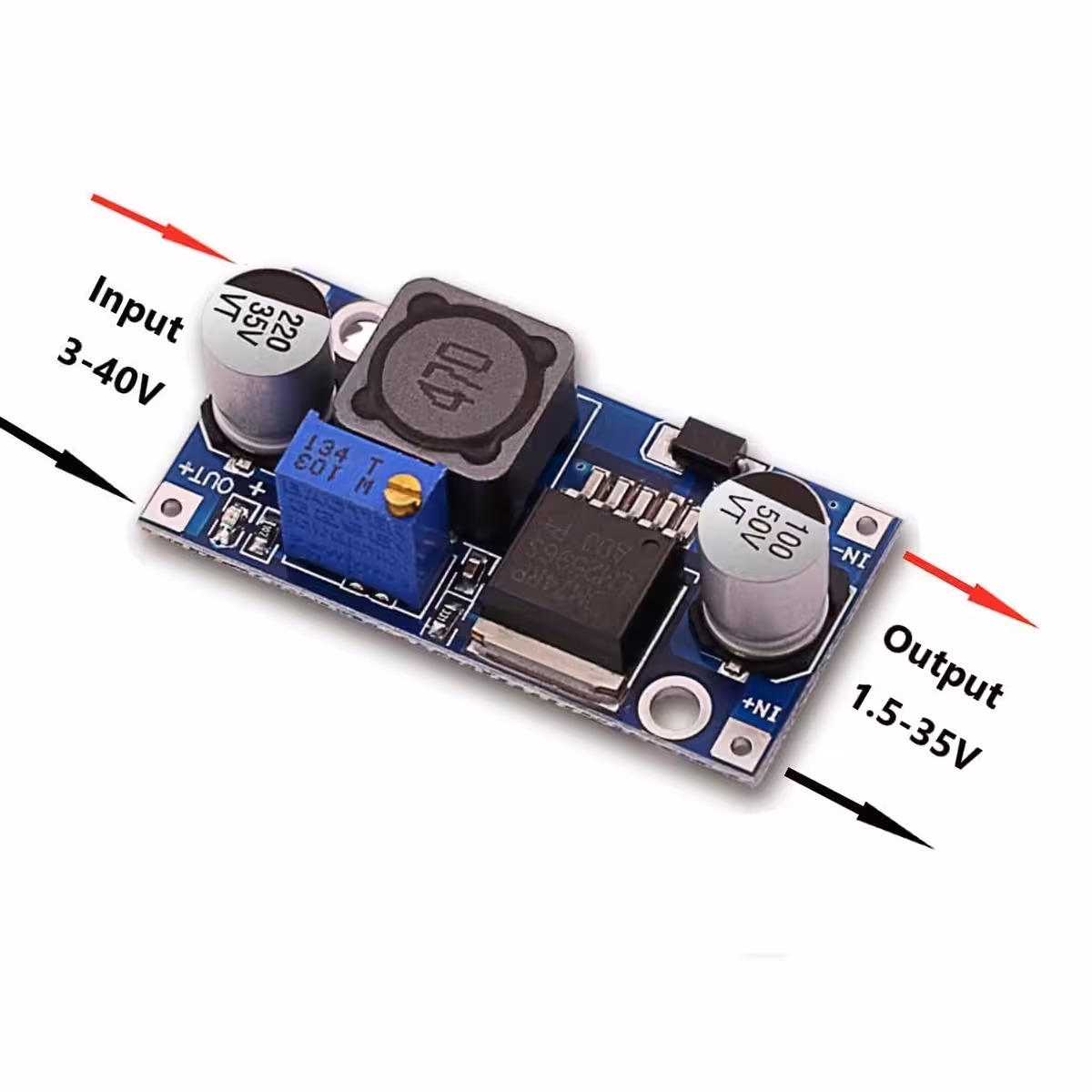

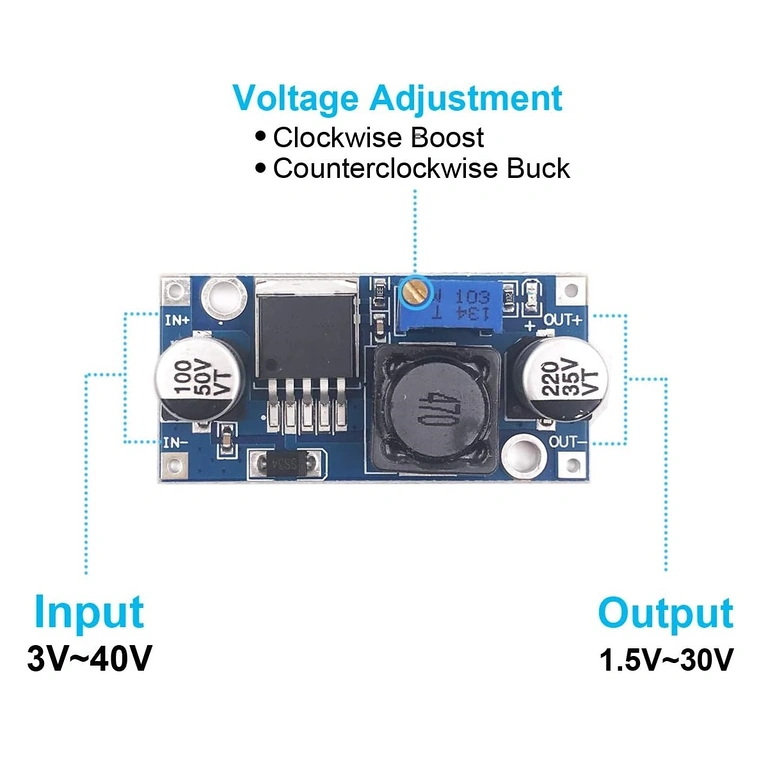

- Sluit de DC-voedingsbron aan op de ingang (IN+ en IN-), let hierbij goed op de polariteit.
- Meet vóór het aansluiten van je apparaat de spanning op de uitgang (OUT+ en OUT-) met een multimeter.
- Draai aan de potentiometer (rechtsom voor hoger voltage, linksom voor lager).
- Zodra de gewenste spanning is bereikt, sluit je je verbruiker aan op de uitgang (OUT+ en OUT-).
- Controleer de LED-indicator; als deze brandt, is de module actief.
- Bij belastingen boven de 10W raden we aan een aluminium koellichaam op de LM2596S-chip te bevestigen voor een langere levensduur.
Inhoud van de verpakking

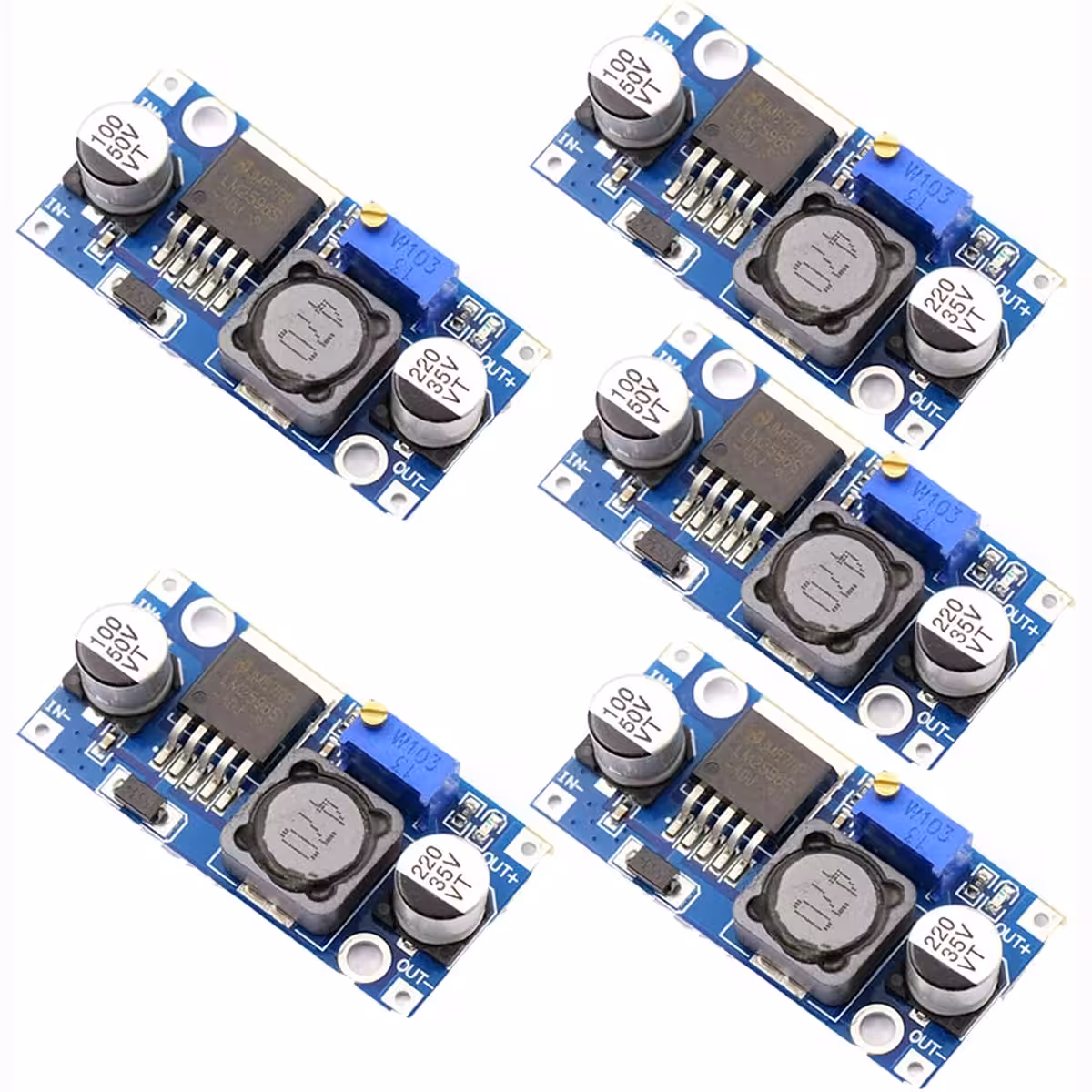

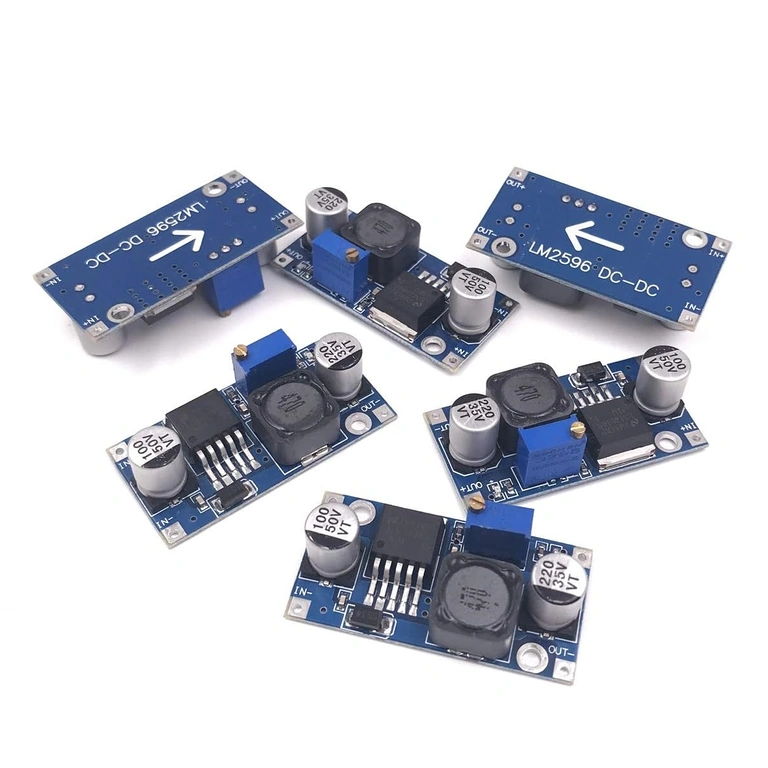

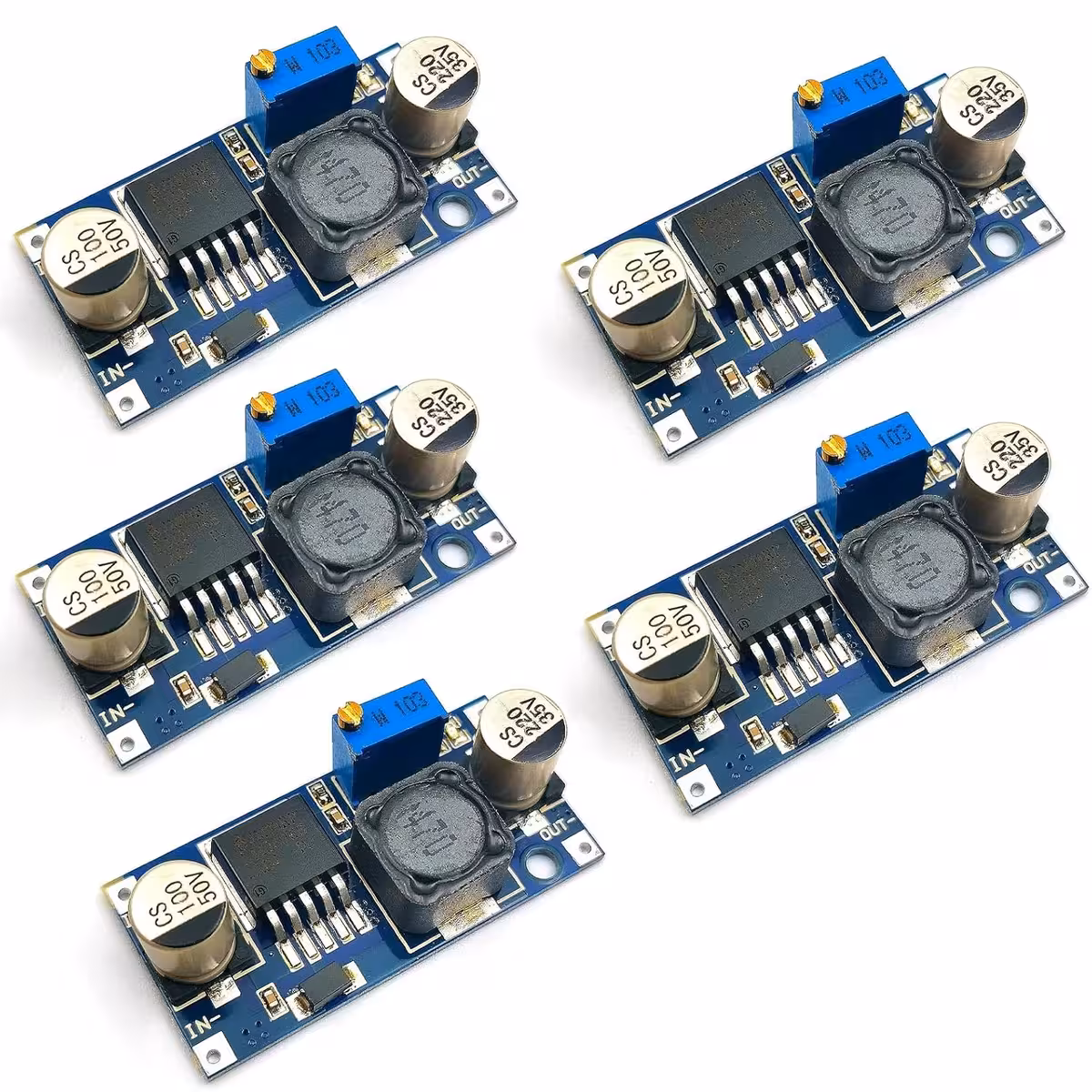

- 5 × LM2596S DC-DC Step-Down Buck Converter module
Veelgestelde vragen
Kan ik deze module gebruiken om het voltage te verhogen (step-up)?
Nee. De LM2596S is uitsluitend een step-down (buck) converter. Zoek voor een step-up functie naar een MT3608-module.
Wat is de minimale ingangsspanning voor een 5V output?
Minimaal 6,5V aan de ingang. De algemene regel is dat de ingangsspanning minimaal 1,5V hoger moet zijn dan de gewenste uitgangsspanning.
Is deze module geschikt voor Arduino en Raspberry Pi?
Zeker. Dit is een van de meest voorkomende toepassingen: het voeden van je board via een 12V-accu of adapter, waarbij de module zorgt voor een stabiele 5V.
Is er kortsluitbeveiliging aanwezig?
De LM2596S-chip heeft ingebouwde beveiliging tegen overstroom en oververhitting, maar geen specifieke kortsluitbeveiliging op de printplaat. Voor extra veiligheid adviseren wij een externe zekering op de ingang te plaatsen.
Waarom wordt de module warm bij hoge belasting?
Bij een vermogen boven de 10W is warmteafvoer cruciaal. Een klein aluminium koellichaam op de chip verlaagt de temperatuur aanzienlijk en verlengt de levensduur van de module.
