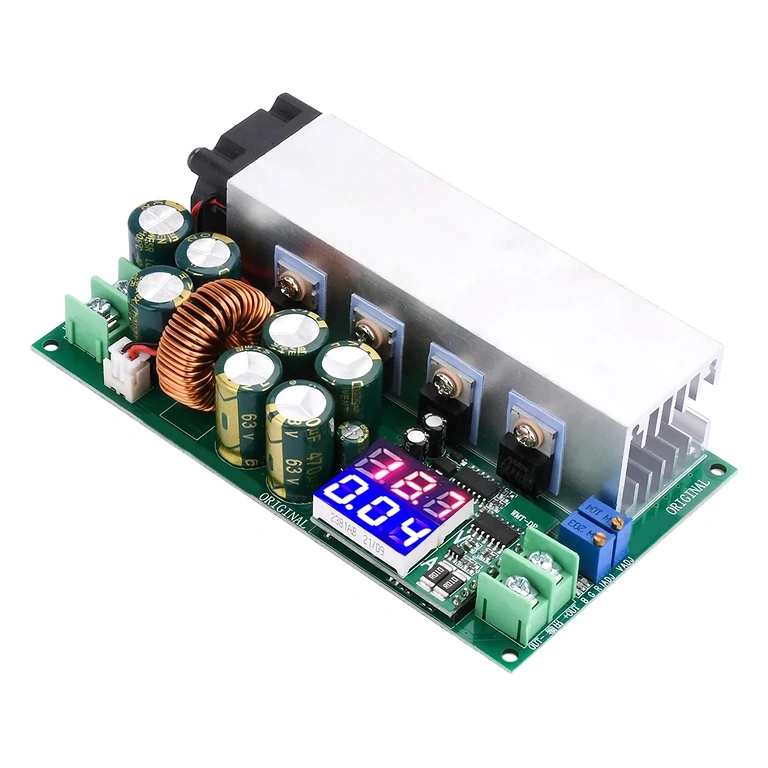

600W DC step-down module 12-80V – nauwkeurige CV/CC-regeling zonder energieverlies
Moet je een spanning van 24V, 48V of zelfs 72V nauwkeurig verlagen naar de exacte behoefte van je apparaat? Zonder compromissen en zonder spanningsschommelingen. Deze instelbare 600W step-down module geeft je volledige controle over de uitgangsspanning en stroomsterkte. Je stelt alles eenvoudig in via twee potentiometers en leest de waarden in real-time af op het heldere display.
Let op: De maximale uitgangsspanning is gelijk aan de ingangsspanning × 0,8 (bijv. bij 60V ingang is de maximale uitgang 48V). De module is niet geschikt voor 72V-accu’s. Bij gebruik voor het opladen van accu’s raden wij aan een diode toe te voegen om terugstroom te voorkomen.
Waarom kiezen voor deze step-down module? (Belangrijkste voordelen):
- Onafhankelijke CV/CC-regeling — stel spanning (2,5V–50V) en stroom (0–20A) afzonderlijk in; ideaal voor belastingen met specifieke opstart- of laadvereisten.
- Dual digitaal display — lees direct het voltage en de stroomsterkte af zonder dat je een multimeter nodig hebt.
- Efficiëntie ≥93% — bij een vermogen van 600W betekent dit minder dan 42W aan warmteverlies, vergeleken met 90–120W bij standaard converters.
- Automatische 25A-beveiliging — als de belasting meer vraagt dan ingesteld, begrenst het circuit de stroom om schade te voorkomen.
- Beveiliging tegen ompoling — per ongeluk de polen verkeerd aangesloten? De module blijft intact.
- Werkt van -40°C tot +85°C — stabiele prestaties in zowel een koude werkplaats als in een warme behuizing.
- Compact formaat: 125×70×32mm — past in vrijwel elke behuizing zonder dat je het ontwerp hoeft aan te passen.
Details en Prestaties
De converter maakt gebruik van een high-frequency buck (step-down) topologie, waardoor de uitgangsspanning stabiel blijft, zelfs bij plotselinge variaties in de belasting. Met VADJ regel je de spanning en met IADJ stel je de stroomlimiet in — volledig onafhankelijk van elkaar. Drie LED-indicatoren geven direct de status aan: blauw (CV zonder belasting), groen (stroom actief) en rood (CC-modus actief) — directe feedback zonder dat je een oscilloscoop nodig hebt.
| Parameter | Waarde / Detail |
|---|---|
| Ingangsspanning | DC 12V – 80V (niet geschikt voor 72V-accu’s) |
| Uitgangsspanning | 2,5V – 50V instelbaar (max = Vin × 0,8) |
| Maximale uitgangsstroom | 20A (automatische beveiliging bij 25A) |
| Maximaal vermogen | 600W |
| Efficiëntie | ≥ 93% |
| Display | Digitaal – toont voltage en stroom gelijktijdig |
| Werkmodi | CV (constante spanning) / CC (constante stroom) |
| Beveiligingen | Overstroom (25A), ompolingsbeveiliging |
| Bedrijfstemperatuur | -40°C – +85°C |
| Opslagtemperatuur | -20°C – +50°C |
| Relatieve luchtvochtigheid | 65% ± 20% |

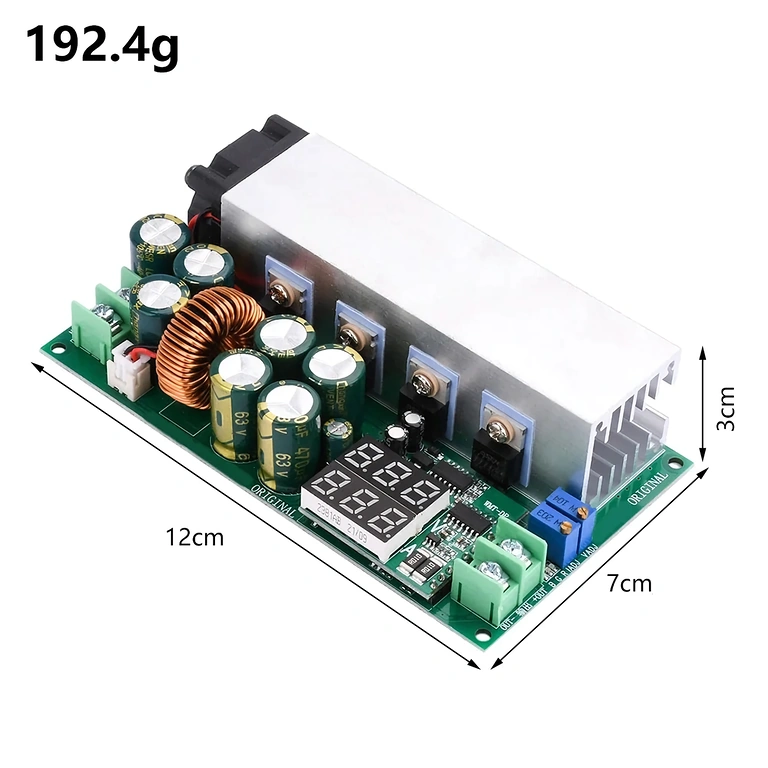

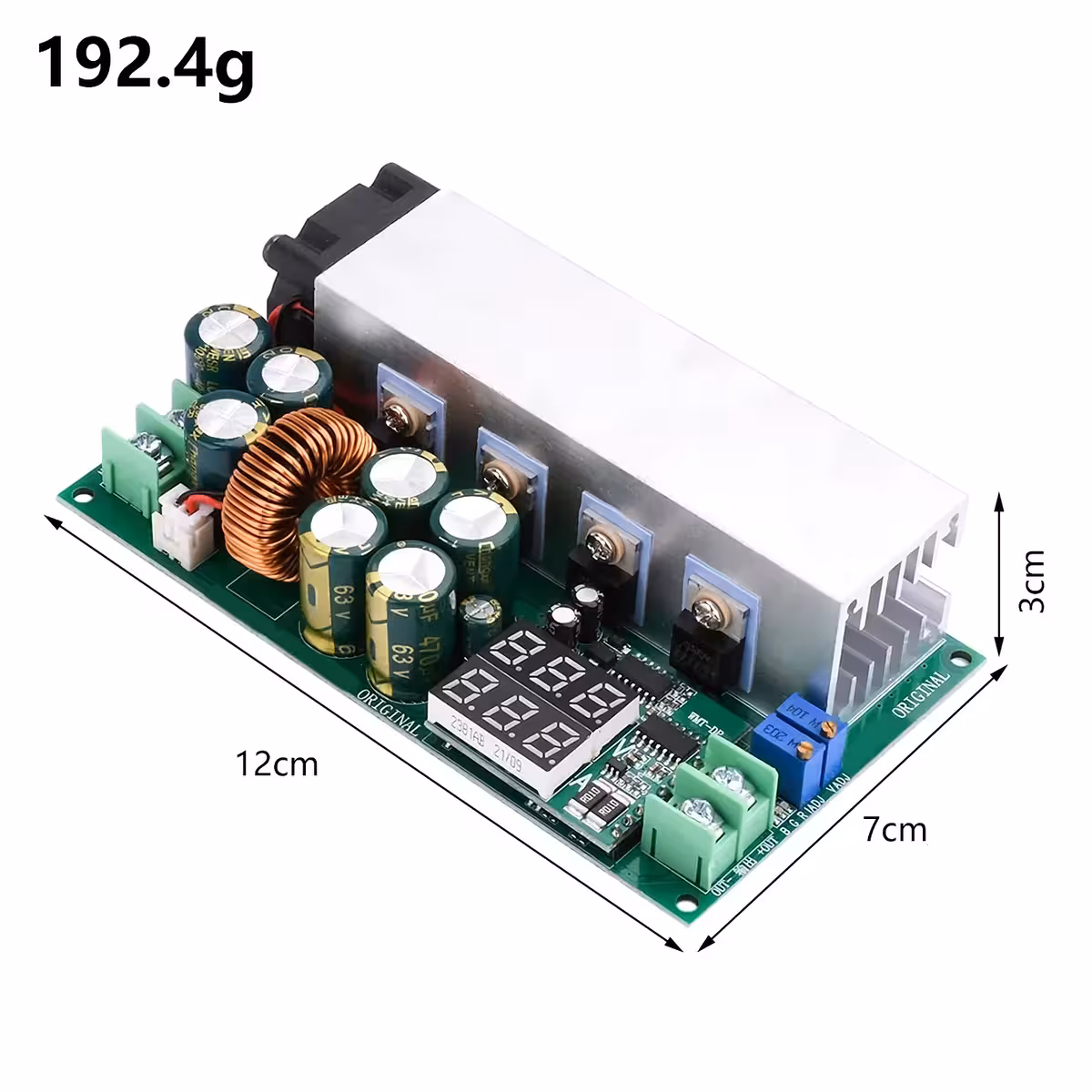

| Afmetingen | 125mm × 70mm × 32mm |
Installatie en Gebruik

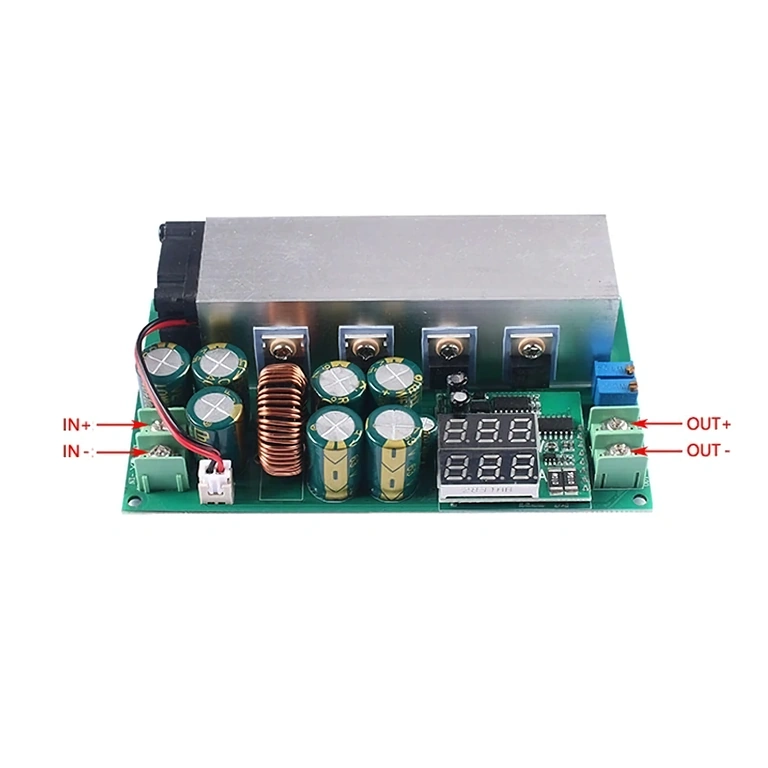

- Sluit de voeding aan op de IN+ en IN- klemmen, let hierbij goed op de juiste polariteit (DC 12V–80V).
- Sluit de belasting aan op de OUT+ en OUT- klemmen.

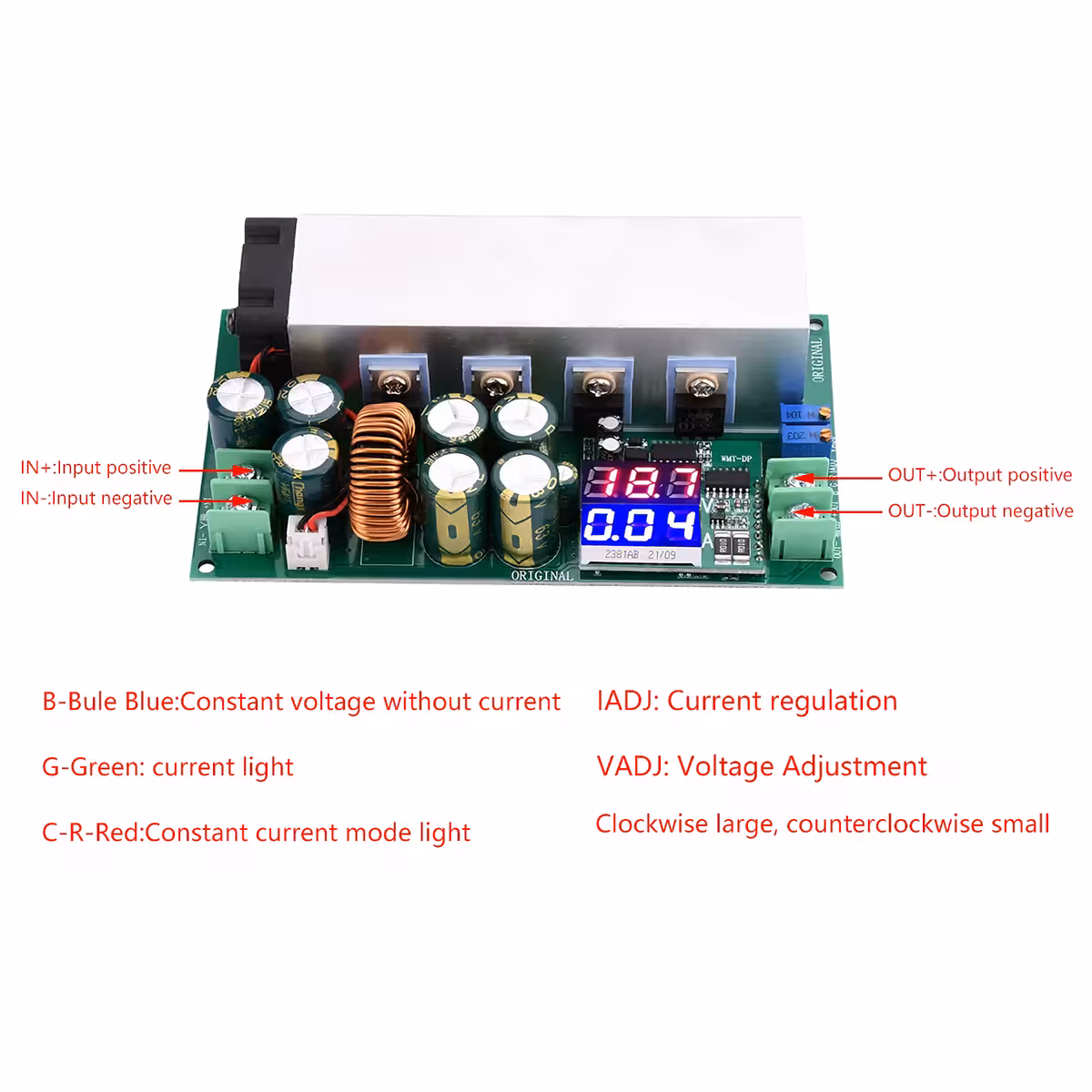

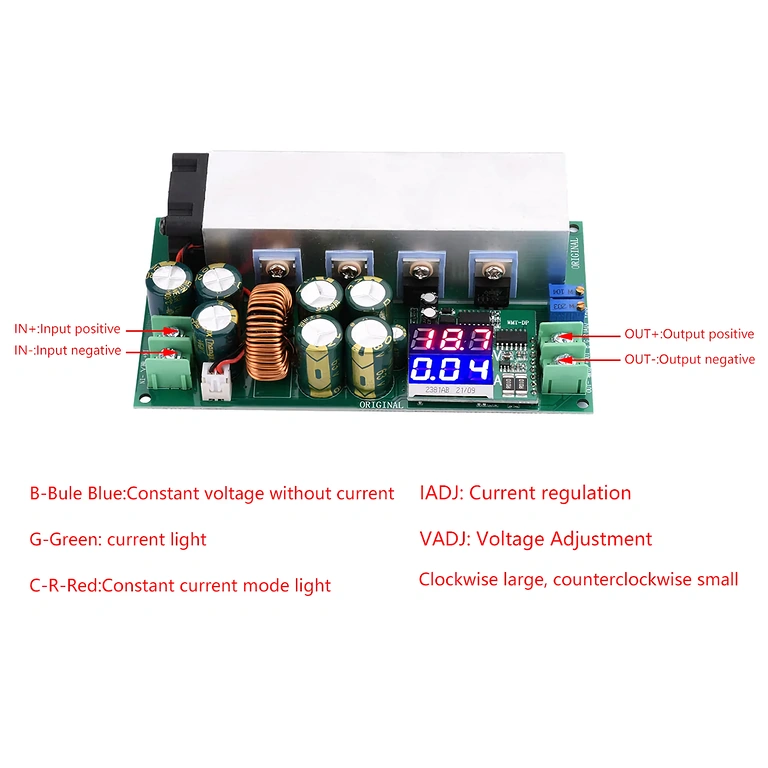

- Stel de uitgangsspanning in door aan de VADJ-potentiometer te draaien — met de klok mee voor een hogere spanning, tegen de klok in voor een lagere.
- Stel de stroomlimiet in door aan de IADJ-potentiometer te draaien — met de klok mee voor een hogere stroomlimiet, tegen de klok in voor een lagere.
- Monitor de LED-indicatoren: blauw = CV-modus zonder belasting; groen = stroom actief; rood = CC-modus actief.
- Voor het laden van accu’s: plaats verplicht een diode op de uitgangslijn om terugstroom naar de module te blokkeren.
Inhoud van de verpakking
- 1× DC 12-80V 20A 600W step-down module met digitaal display
Veelgestelde vragen
Kan ik een 72V-accu als ingangsbron gebruiken?
Nee. Een 72V-accu kan piekspanningen genereren die de veilige limiet van de module overschrijden. De ingangsspanning moet strikt tussen 12V en 80V DC liggen.
Wat is de maximale uitgangsspanning bij een ingang van 60V?
48V. De formule is eenvoudig: maximale uitgangsspanning = ingangsspanning × 0,8. Dit geldt voor elke ingangsspanning.
Is deze module geschikt voor het laden van Li-Ion of LiPo accu’s?
Ja, de CC-modus (constante stroom) is ideaal voor de laadfase. Vergeet niet een diode op de uitgang te plaatsen; zonder deze diode kan de terugstroom vanuit de accu de module beschadigen.
Heb ik extra koeling nodig bij maximaal vermogen?
Bij belastingen boven de 400–450W verlengt een extra koelblok of kleine ventilator de levensduur van de componenten aanzienlijk. Bij continu gebruik op 600W is actieve koeling noodzakelijk.
